BDM TABLE · ECU BENCH WORK

BDM
СТОЛИК

POSITIONING FRAME · ECU · K-TAG ACCESSORY

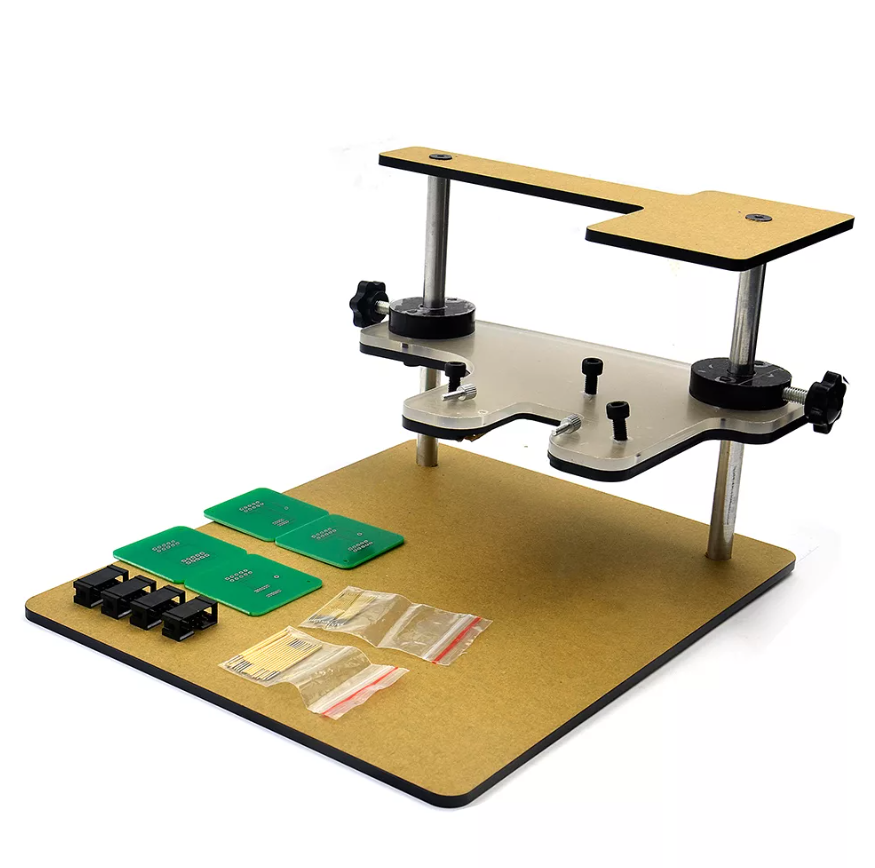

Позиционный столик для аккуратной работы со снятыми электронными блоками управления. Используется как механическая рабочая оснастка: помогает зафиксировать ECU и точно выставить щупы или адаптерную головку относительно контактных площадок платы.

Есть в наличии

Вопросы по товару

MAX WhatsApp Telegram

По вопросам товара, комплектности, использования, оплаты или доставки — напишите удобным способом.

ECU Bench

Точное позиционирование

Фиксация блока

K-TAG Accessory

Positioning Table

Рабочая оснастка для прямого подключения к ECU

BDM столик помогает организовать стабильное механическое положение блока и контактных щупов при работе со снятым ECU. Это особенно удобно там, где подключение выполняется непосредственно к площадкам платы.

Регулировка положения

Стойки и держатели позволяют выставить рабочую оснастку над нужной областью платы.

Точный контакт

Позиционная конструкция помогает удерживать щупы или адаптерную головку над контрольными точками ECU.

Работа со снятым блоком

Стол используется при bench/BDM-сценариях, когда конкретный программатор и протокол предусматривают прямое подключение к ECU.

Workflow

Как используется BDM столик

1. ECU размещается на столе

Снятый блок или открытая плата фиксируется в удобном рабочем положении.

2. Выставляется держатель

Положение верхней части рамки регулируется относительно нужной зоны платы.

3. Ставятся щупы / головка

Контакты совмещаются с площадками ECU по схеме подключения конкретного протокола.

4. Работает программатор

Чтение, запись, backup и другие операции выполняет K-TAG или другое совместимое оборудование, а не сам столик.

ECU Programming Workspace

Для K-TAG и совместимой bench-оснастки

В исходной карточке K-TAG указан как пример программатора, с которым применяется BDM стол. Конкретный режим и схема подключения всегда зависят от самого ECU и используемого оборудования.

K-TAG

BDM

BENCH

ECU BOARD

Перед подключением

Столик отвечает за механику, а не за программирование

Не программатор

BDM столик не читает и не записывает ECU. Он только помогает организовать физическое подключение.

По схеме ECU

Щупы и адаптеры устанавливаются строго по документации конкретного блока и протокола.

Без случайных замыканий

Перед подачей питания необходимо проверить положение всех контактов и отсутствие перемычек между соседними площадками.

Комплектность

Программатор, головки, щупы и кабели используются в зависимости от рабочего комплекта и не считаются частью столика без отдельного указания.

Видео

Видео по BDM столику

Полное описание

BDM столик для работы с ECU

Описание
Отзывы (0)

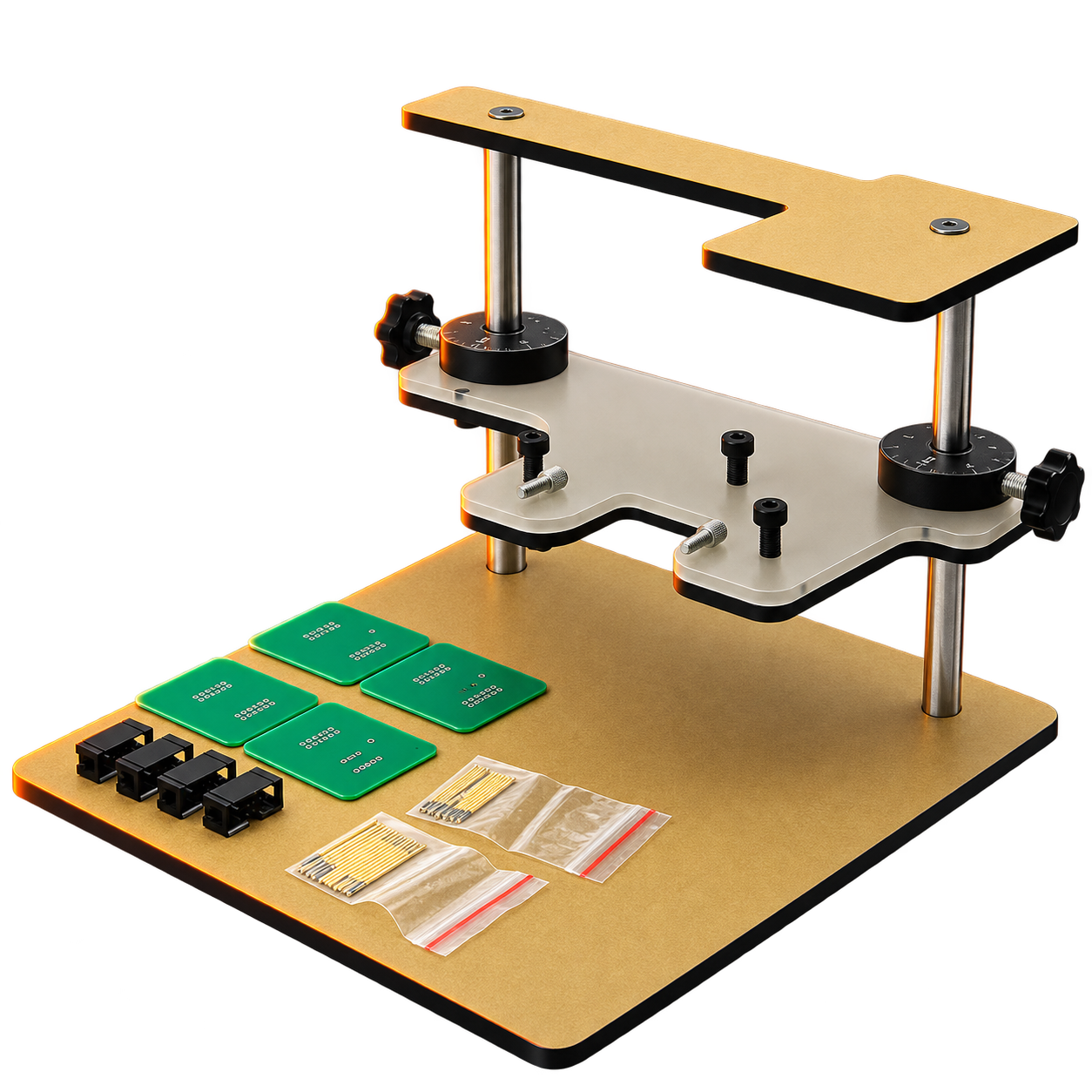

BDM столик — позиционная рабочая оснастка для прямого подключения к платам электронных блоков управления при работе со снятым ECU. Стол помогает надёжно разместить блок и точно выставить щупы или адаптерную головку над нужными контактами.

Для чего нужен стол

При прямом подключении к ECU важно одновременно удерживать плату, позиционную рамку и контактные щупы. BDM стол создаёт устойчивую рабочую площадку и позволяет выставить оснастку относительно контрольных точек блока.

Работа с K-TAG

В исходной карточке K-TAG приведён как пример программатора для работы со столом. Сам столик не выполняет программирование: идентификацию, чтение, запись и резервное копирование выполняет используемое оборудование.

Подключение

Конкретная головка, щупы и точки контакта выбираются по схеме соответствующего ECU. Перед подачей питания контакты должны быть точно выставлены и проверены на отсутствие случайных замыканий.

Комплектность рабочего места

BDM стол является механической основой. Программатор, адаптерные головки, щупы, кабели и другие элементы используются в соответствии с конкретной задачей и текущей комплектацией.

Главное: BDM столик нужен для стабильного, аккуратного и повторяемого позиционирования ECU и контактной оснастки при прямой работе с блоком на столе.
