BLUETOOTH · FORSCAN · HS-CAN / MS-CAN

ELM 327
FORD–MAZDA BT

БЕСПРОВОДНОЕ ПОДКЛЮЧЕНИЕ · РУЧНОЙ ПЕРЕКЛЮЧАТЕЛЬ HS/MS

ELM327-совместимый Bluetooth-адаптер для Ford и Mazda с ручным переключателем HS-CAN / MS-CAN. Удобен для мобильной диагностики через FORScan Lite и доступа к дополнительным модулям автомобилей, использующим среднескоростную шину Ford.

Есть в наличии

Вопросы по товару

MAX WhatsApp Telegram

По вопросам комплектации, оплаты, доставки или работы адаптера — напишите удобным способом.

Bluetooth

HS-CAN / MS-CAN

FORScan Lite

Ford / Mazda

Wireless FORScan Adapter

Мобильная диагностика Ford и Mazda

Bluetooth-версия рассчитана на беспроводное соединение с устройством, на котором работает совместимое диагностическое ПО. Для мобильного сценария FORScan сам рекомендует BT/Wi-Fi-интерфейсы в первую очередь на мобильных платформах.

Диагностика

Чтение и удаление DTC, идентификация поддерживаемых модулей и работа с параметрами.

Live Data

Просмотр текущих данных электронных блоков и диагностических параметров.

Без USB-кабеля

Связь с устройством выполняется по Bluetooth, что удобно для телефона или планшета.

Ford HS-CAN / MS-CAN

Ручное переключение между двумя CAN-шинами

Стандартный ELM327 использует HS-CAN через контакты 6/14 OBD-II. Ford MS-CAN расположен на контактах 3/11. Ручной переключатель перенаправляет CAN-линии адаптера между этими парами контактов.

HS-CAN

Основная высокоскоростная CAN-шина Ford/Mazda.

MS-CAN

Среднескоростная сеть, на которой могут находиться кузовные и дополнительные модули.

FORScan

При необходимости программа просит вручную перевести переключатель HS/MS.

Supported Workflows

Основные сценарии через FORScan

Read DTC

Clear DTC

Module Identification

Live Data

Data Logging

Supported Service Procedures

Supported Calibrations

Supported Configuration

Функции зависят от автомобиля: конкретная процедура определяется моделью, поколением, электронным блоком, версией FORScan и возможностями самого ELM327-интерфейса.

Bluetooth Usage

Мобильный сценарий — основная сильная сторона BT

FORScan Lite / Android

FORScan-форум подтверждает работу ручного HS/MS-переключателя с Bluetooth-адаптерами в Android-версии.

Windows

FORScan в общем случае рекомендует USB для Windows там, где проводное подключение возможно.

iOS

Совместимость зависит от Bluetooth-реализации конкретной аппаратной ревизии; без подтверждения BLE/MFi её не обещаем.

Практически: BT-версия удобна, когда приоритет — беспроводная диагностика с мобильного устройства. Для тяжёлых конфигурационных и программных операций предпочтительнее более быстрый профессиональный интерфейс.

Mechanical Switch Limits

Что ограничивает ручной HS/MS-переключатель

Связь с устройствомBluetooth

HS-CANручной переключатель

MS-CANручной переключатель

Основное ПОFORScan / FORScan Lite

Одновременный HS + MS доступограничен механическим переключением

Flash programmingне основной сценарий

Ограничение FORScan: некоторые процедуры требуют одновременного доступа к модулям на HS-CAN и MS-CAN. Механический переключатель не может физически обслуживать обе шины одновременно, поэтому такие операции могут быть недоступны. Для сложных конфигурационных и программных работ предпочтительны интерфейсы с электронным автоматическим переключением.

Видео

Видео по ELM 327 Ford-Mazda BT

Ролики из медиа-галереи InSales выводятся автоматически; видео из старого HTML-описания сохраняются.

Полное описание

ELM 327 Ford-Mazda Bluetooth

Описание
Отзывы (0)

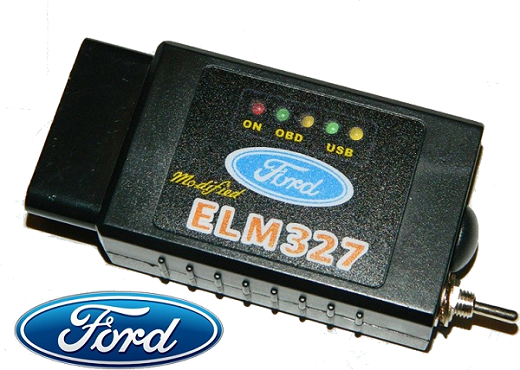

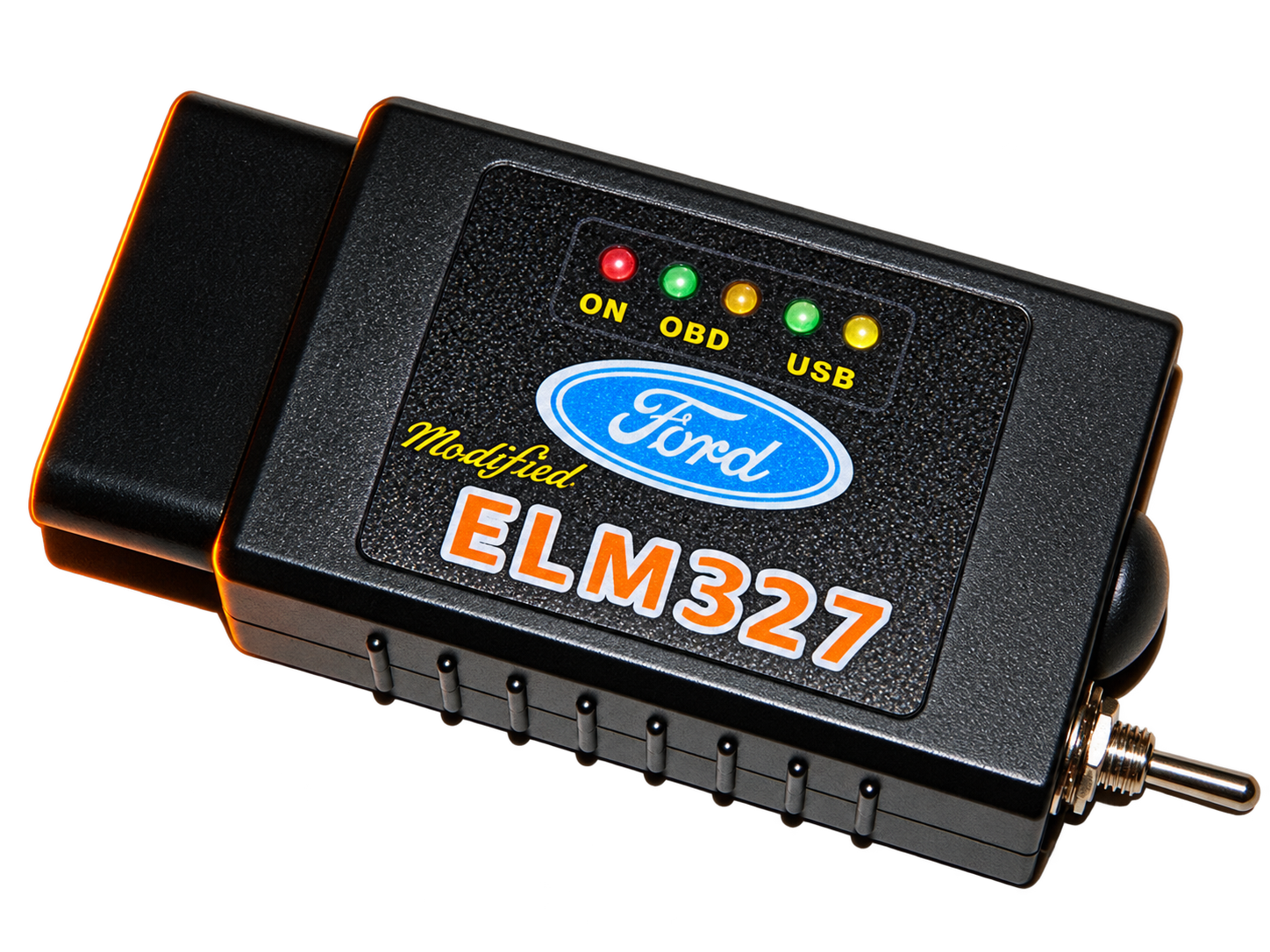

ELM 327 Ford-Mazda BT — Bluetooth ELM327-совместимый адаптер с ручным переключателем HS-CAN / MS-CAN для Ford и Mazda.

Стандартный ELM327 подключён к HS-CAN через контакты 6/14 OBD-II. Для доступа к Ford MS-CAN используются контакты 3/11. Ручной переключатель позволяет менять шину по запросу FORScan без перепайки корпуса.

Фотографии из галереи

Что можно делать

читать и удалять диагностические ошибки;
идентифицировать поддерживаемые электронные модули;
просматривать Live Data;
вести диагностические логи;
выполнять поддерживаемые сервисные процедуры;
выполнять поддерживаемые калибровки и конфигурационные операции.

Bluetooth-сценарий

FORScan рекомендует Bluetooth/Wi-Fi прежде всего для мобильных платформ, а USB — для Windows там, где проводное подключение возможно. Ручной HS/MS-переключатель поддерживается FORScan Lite на Android.

Ограничение механического переключателя

Некоторые операции требуют одновременного доступа к HS-CAN и MS-CAN. Механический переключатель физически соединяет адаптер только с одной из шин, поэтому для таких сценариев лучше использовать более современный интерфейс с электронным переключением.

Аппаратная ревизия

Старое описание карточки указывало FTDI, однако FTDI относится к USB-UART-интерфейсам и не подтверждает аппаратную платформу Bluetooth-версии. Поэтому в новой карточке конкретный Bluetooth-чип не заявляется без проверки фактической партии.

Главное: BT-версия — удобный вариант для беспроводной FORScan-диагностики и ручного доступа к HS-CAN/MS-CAN. Для сложного программирования и операций с одновременным доступом к нескольким шинам лучше использовать профессиональный интерфейс.
