USB · FORSCAN · HS-CAN / MS-CAN

ELM 327
FORD–MAZDA USB

РУЧНОЙ ПЕРЕКЛЮЧАТЕЛЬ HS/MS · ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ

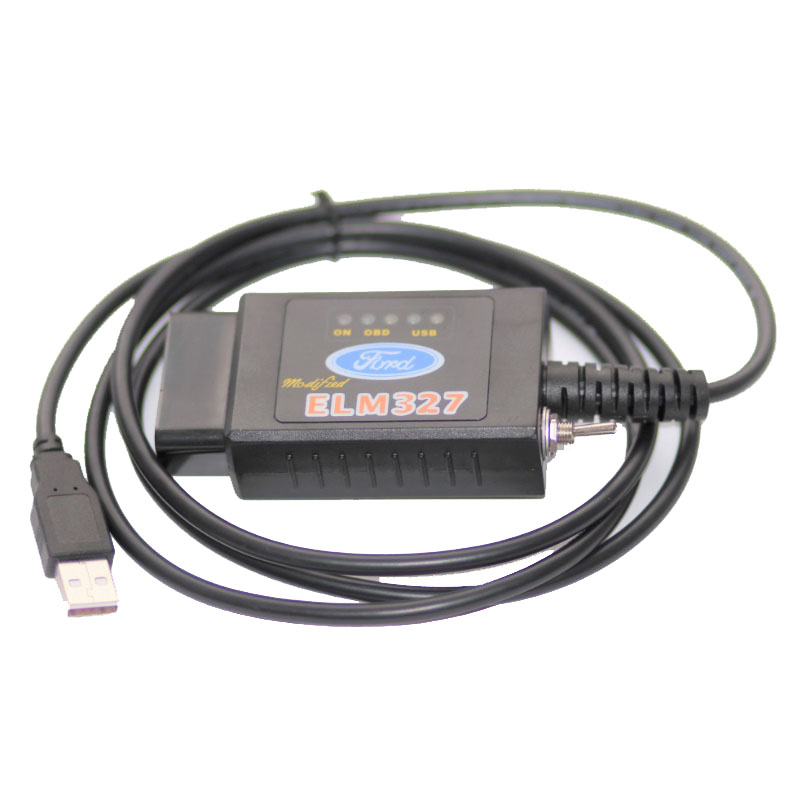

ELM327-совместимый USB-адаптер для диагностики Ford и Mazda через FORScan. Главное отличие от обычного ELM327 — ручной переключатель между HS-CAN и MS-CAN, который даёт доступ к дополнительным модулям автомобилей, использующим среднескоростную шину Ford.

Есть в наличии

Вопросы по товару

MAX WhatsApp Telegram

По вопросам комплектации, оплаты, доставки или работы адаптера — напишите удобным способом.

USB

HS-CAN / MS-CAN

FORScan

Ford / Mazda

FORScan Adapter

Проводной ELM327 для Ford и Mazda

Адаптер рассчитан прежде всего на работу с FORScan под Windows. USB-подключение обеспечивает стабильный проводной канал между компьютером и диагностическим интерфейсом.

Диагностика

Чтение и удаление DTC, идентификация модулей и работа с поддерживаемыми параметрами.

Live Data

Просмотр текущих параметров электронных блоков в рамках возможностей FORScan.

Конфигурация

Поддерживаемые сервисные и конфигурационные процедуры — если они доступны для конкретного автомобиля и модуля.

Ford HS-CAN / MS-CAN

Зачем нужен переключатель

Обычный ELM327 работает с HS-CAN через стандартные OBD-II контакты 6 и 14. На многих Ford и Mazda дополнительные модули находятся на MS-CAN, который использует контакты 3 и 11. Ручной переключатель меняет подключение адаптера между этими шинами.

HS-CAN

Высокоскоростная CAN-шина. В OBD-II разъёме Ford обычно используется через pins 6/14.

MS-CAN

Среднескоростная шина Ford. Для ELM327 требуется модификация или отдельное переключение на pins 3/11.

FORScan

При необходимости программа предлагает перевести переключатель в соответствующее положение.

Supported Workflows

Что можно делать через FORScan

Read DTC

Clear DTC

Module Identification

Live Data

Data Logging

Service Procedures

Supported Calibrations

Module Configuration

Configuration Backup

Функции зависят от автомобиля: наличие конкретной процедуры определяется моделью, поколением, электронным блоком и возможностями текущей версии FORScan.

Ford / Mazda Generations

Особенно полезен на автомобилях с двумя CAN-шинами

FORScan указывает, что MS-CAN широко встречается на Ford и Mazda примерно с поколений 2003–2004 годов. На более новых поколениях HS-CAN и MS-CAN используются для разных групп электронных модулей.

Ford

Focus, Mondeo, C-Max, S-Max, Galaxy, Kuga, Fiesta, Transit, Ranger и другие поддерживаемые FORScan модели — в зависимости от поколения.

Mazda

Mazda2, Mazda3, Mazda5, Mazda6 и другие совместимые поколения — в зависимости от установленной электроники.

Дополнительные модули

MS-CAN может использоваться панелью приборов, климатом, дверными блоками, парктроником и другими кузовными системами.

Important

Не путать диагностику и прошивку блоков

Подключение к ПКUSB

Основное ПОFORScan

HS-CANручной переключатель

MS-CANручной переключатель

МаркиFord / Mazda в рамках поддержки FORScan

Flash programmingне позиционируется как основной сценарий

Прошивка: FORScan отдельно предупреждает, что обычные ELM327-клоны могут быть недостаточно надёжны для продолжительных операций с высокой нагрузкой. Для программирования прошивок и операций, требующих FEPS или более высокой производительности, следует использовать соответствующий профессиональный интерфейс.

Видео

Видео по ELM 327 Ford-Mazda USB

Ролики из медиа-галереи InSales выводятся автоматически; видео из старого HTML-описания сохраняются.

Полное описание

ELM 327 Ford-Mazda USB

Описание
Отзывы (1)

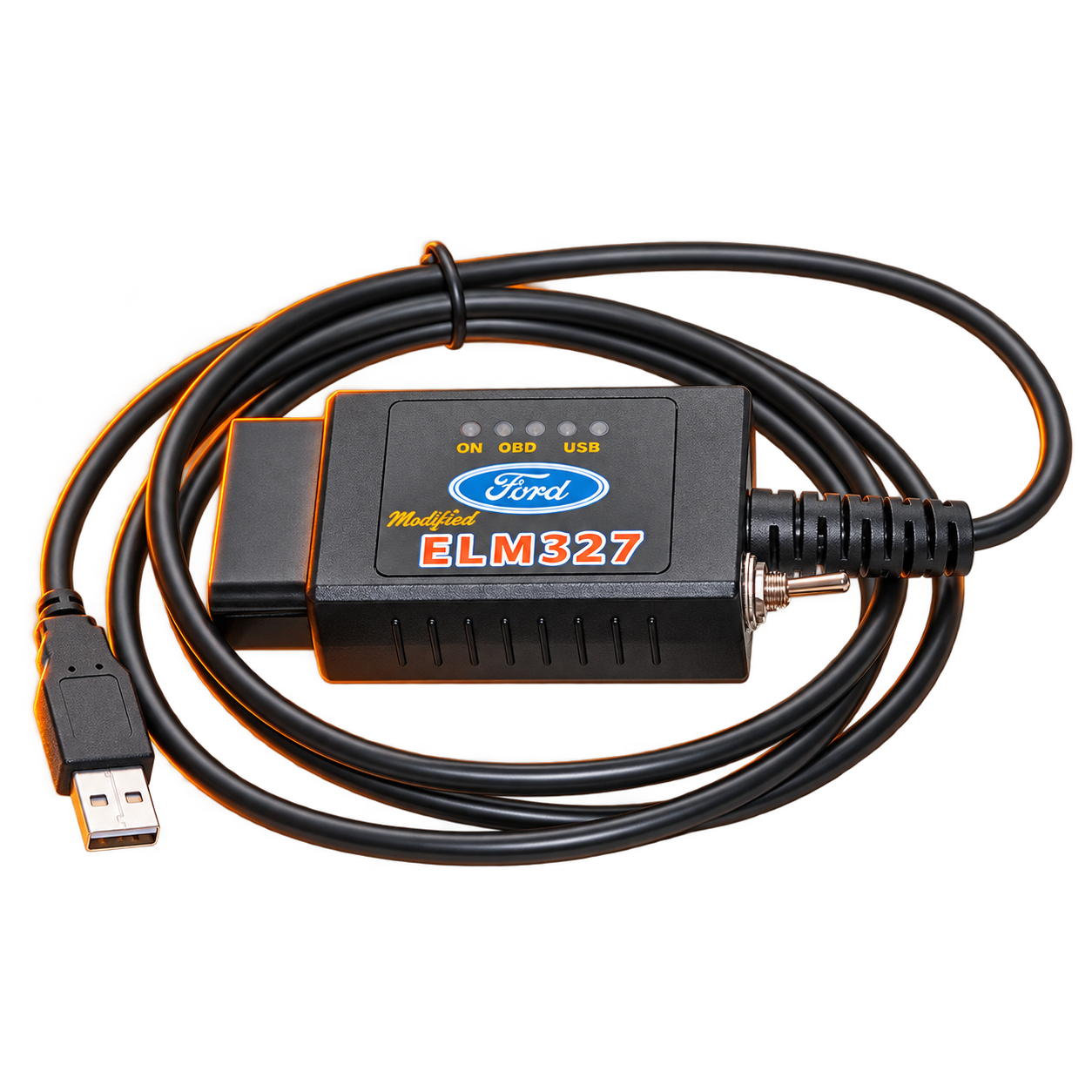

ELM 327 Ford-Mazda USB — ELM327-совместимый проводной адаптер с ручным переключателем HS-CAN / MS-CAN для работы с Ford и Mazda через FORScan.

Ключевая особенность этой версии — возможность переключаться между двумя CAN-шинами Ford. Штатный ELM327 работает с HS-CAN через контакты 6/14 OBD-II, а MS-CAN у Ford использует контакты 3/11. FORScan умеет работать с таким ручным переключателем и при необходимости подсказывает, когда изменить его положение.

Фотографии из галереи

Основные возможности

чтение и удаление диагностических ошибок;
идентификация электронных модулей;
просмотр Live Data;
ведение диагностических логов;
поддерживаемые сервисные процедуры;
поддерживаемые калибровки;
конфигурация модулей и сохранение конфигураций — там, где это допускает автомобиль и FORScan.

HS-CAN и MS-CAN

На многих Ford/Mazda электронные блоки распределены между несколькими сетями. Ручной HS/MS-переключатель позволяет FORScan обратиться к модулям на обеих поддерживаемых ELM327 шинах без перепайки адаптера.

Совместимость

Адаптер предназначен для Ford и Mazda, поддерживаемых FORScan. Точный набор доступных блоков и функций зависит от модели, поколения, года выпуска и установленной электроники.

Ограничение по прошивке

Этот тип ELM327 не следует рассматривать как основной интерфейс для прошивки блоков. FORScan предупреждает о качестве и производительности обычных ELM327-клонов при длительных высоконагруженных операциях; для flash programming и FEPS-сценариев лучше использовать предназначенный для этого интерфейс.

Главное: это простой проводной FORScan-адаптер с ручным HS/MS-переключателем — хороший вариант для диагностики, данных, сервисных процедур и конфигурации поддерживаемых Ford/Mazda без лишних обещаний о «полной дилерской прошивке».

Иван 31.10.2016 09:21

Прям скопировали описания с алиэкспресс...купили за 849 рублей,а продают за 1600 ... с ума сойти,делают деньги из ниоткуда...
