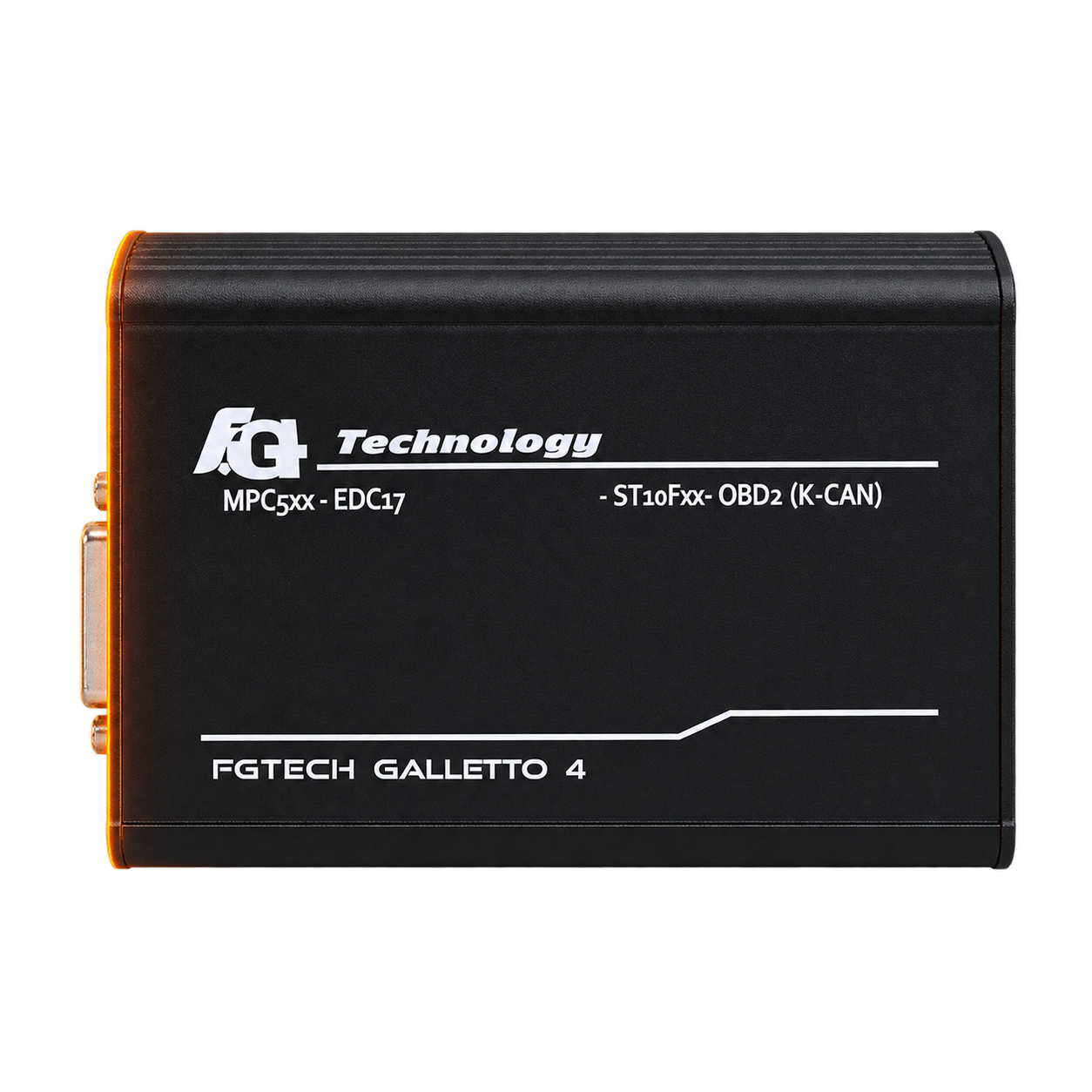

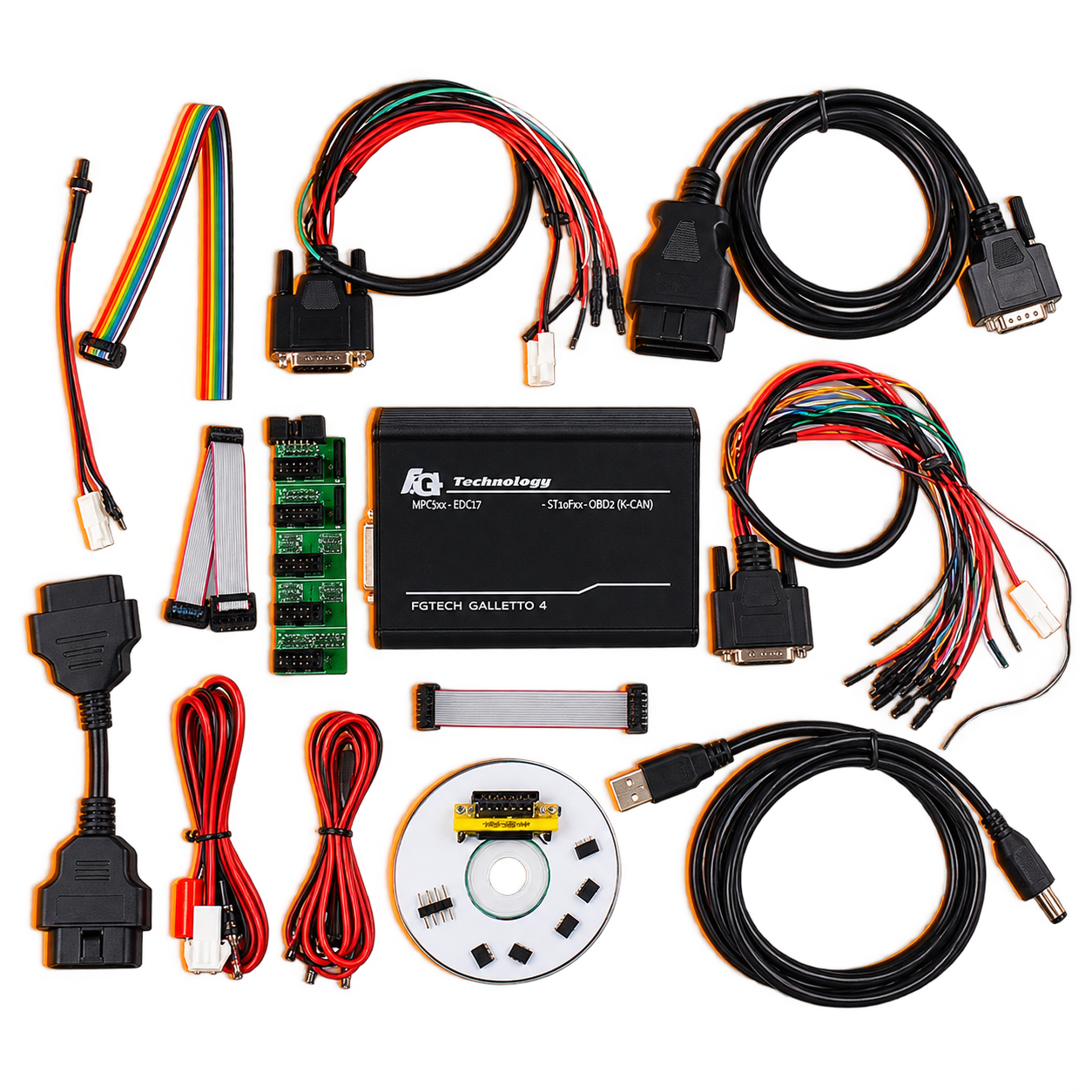

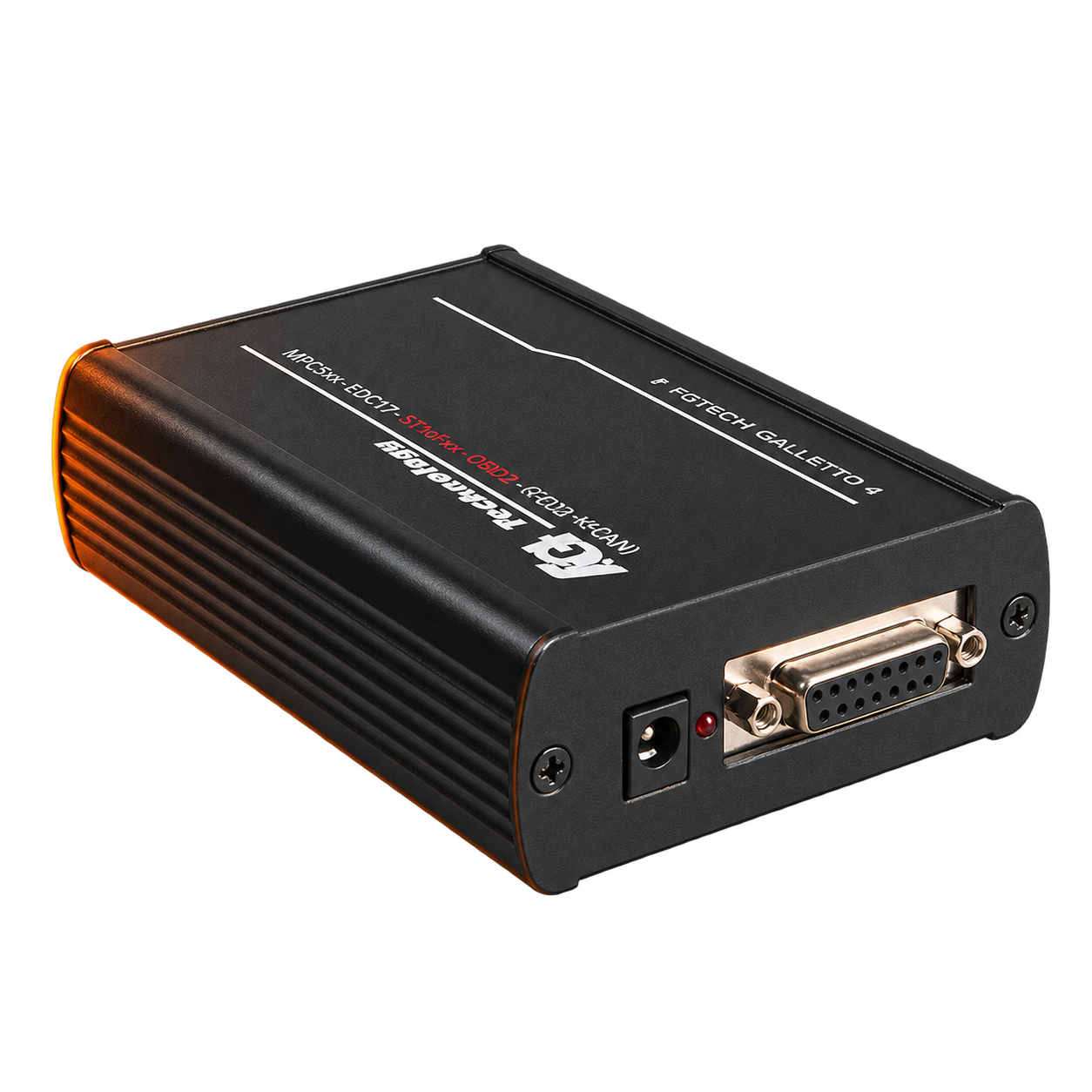

FGTech Galletto V54 Euro — PC-программатор для чтения и записи поддерживаемых электронных блоков управления. Он объединяет OBD-работу на автомобиле и прямые способы подключения к снятому ECU/TCU.

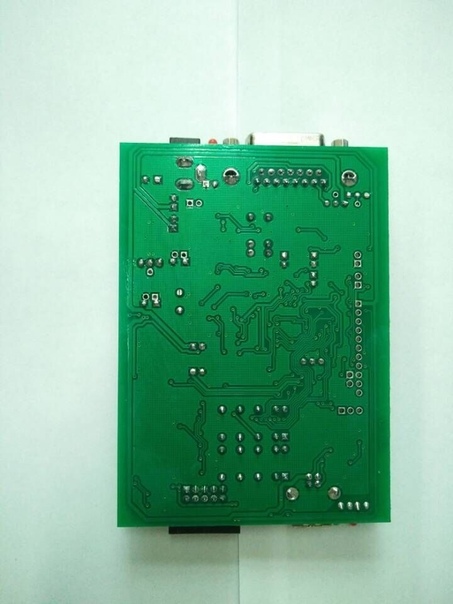

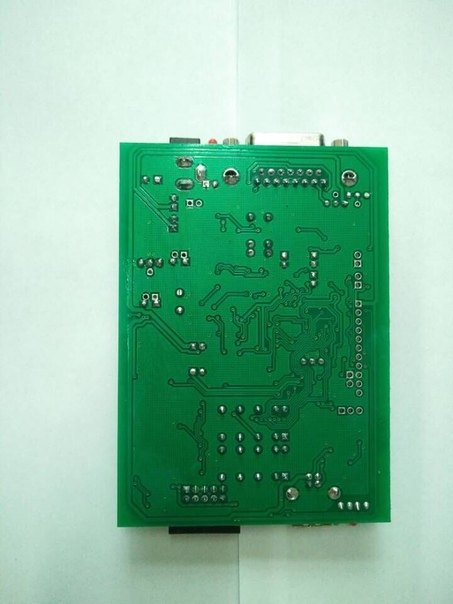

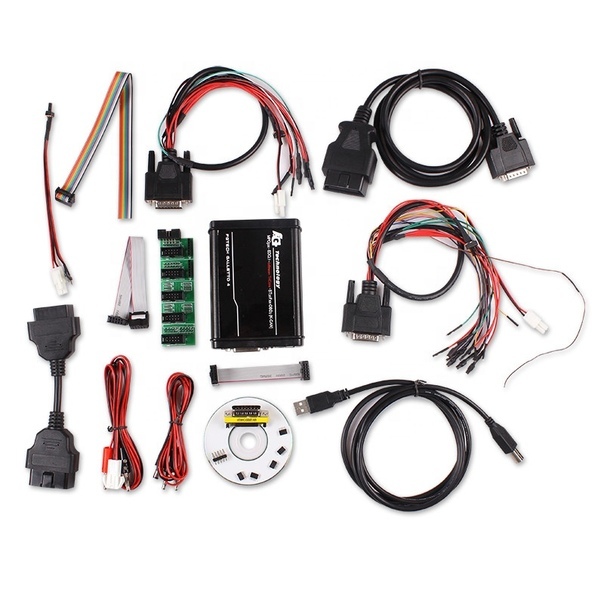

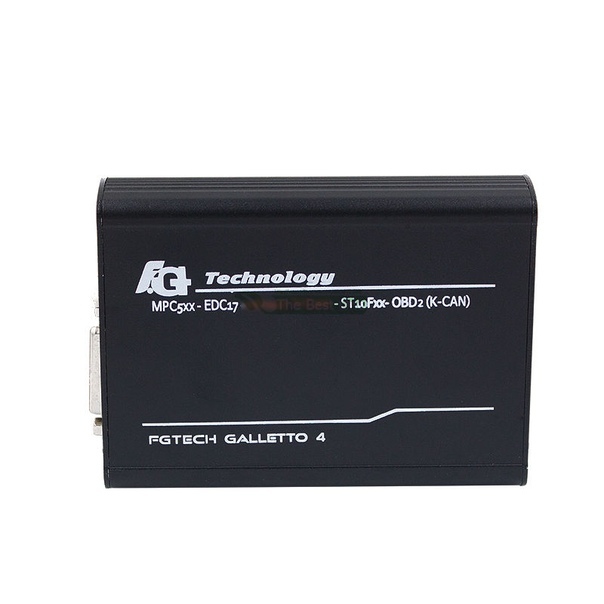

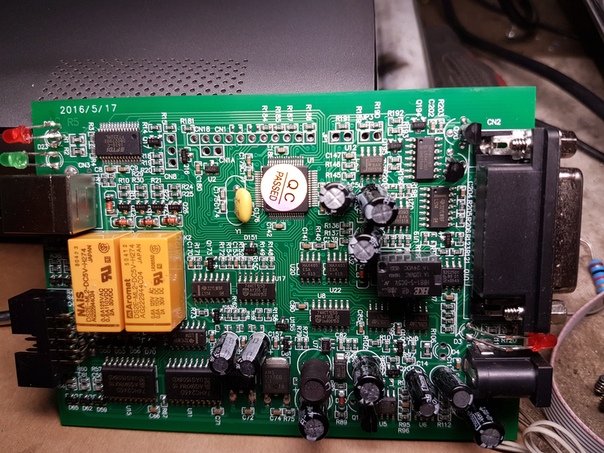

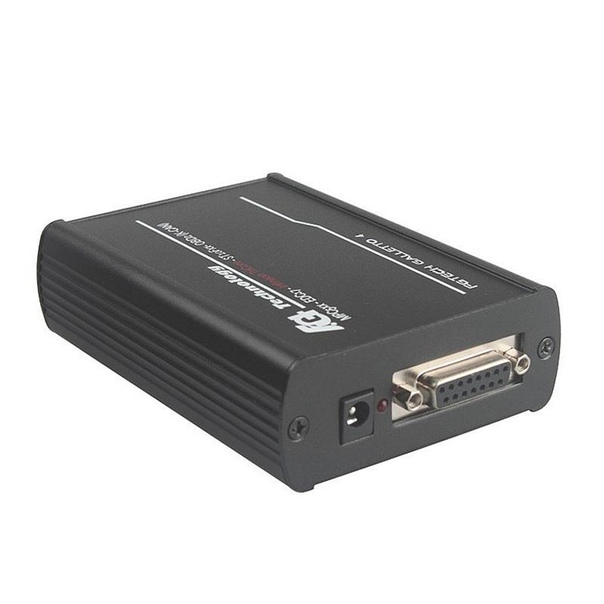

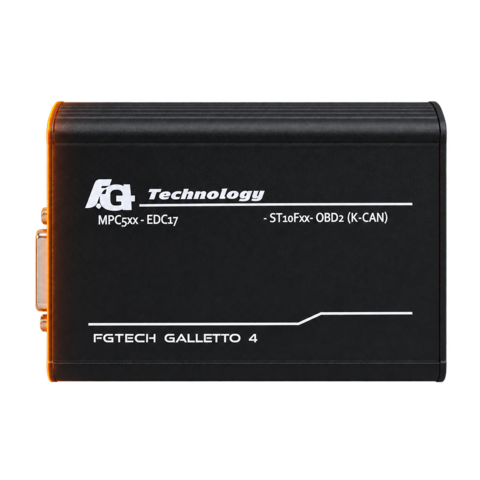

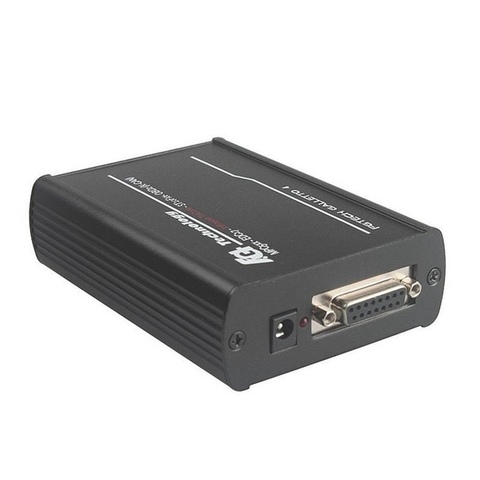

Фотографии из галереи
Основные режимы работы
- OBD — чтение и запись через диагностический разъём там, где это предусмотрено протоколом;
- BDM — прямое подключение к поддерживаемым ECU на процессорах семейства MPC;
- Boot / Tricore — работа со снятыми блоками по boot-схеме для поддерживаемых процессоров и ECU;
- JTAG / direct — дополнительные прямые режимы на тех блоках, где они предусмотрены программной базой.
Какие данные можно читать и записывать
Доступные области памяти зависят от конкретного ECU и выбранного протокола. На одних блоках доступна работа с Flash, на других — полный или частичный дамп, EEPROM либо отдельные калибровочные области.
Checksum
Для части протоколов программное обеспечение выполняет коррекцию контрольной суммы. Наличие checksum-поддержки необходимо проверять по выбранному ECU — это не универсальная функция для любого файла и блока.
Recovery
Для некоторых поддерживаемых ECU предусмотрены recovery-сценарии после неудачной или прерванной операции. Возможность восстановления зависит от состояния блока, содержимого памяти и конкретного протокола.
Работа через OBD
Если ECU поддерживается по OBD, чтение и запись выполняются через штатный диагностический разъём без вскрытия блока. Перед записью рекомендуется обеспечить стабильное внешнее питание автомобиля.
Работа на столе
BDM, Boot, Tricore и JTAG применяются при прямом подключении к ECU. Для таких операций необходимо использовать распиновку именно выбранного блока и соблюдать требования к питанию, Boot-пинам и последовательности подключения.
Типы техники
Платформа V54 использовалась для легковых автомобилей, коммерческого и грузового транспорта, мотоциклов и водной техники. Реальное покрытие определяется установленной версией программы и её protocol list.
О версии Euro
На рынке существует несколько aftermarket-ревизий Galletto V54. Обозначение Euro / EU Version используется для варианта аппаратной платформы, но само по себе не подтверждает официальный статус или происхождение устройства. Распространённая ревизия встречается с FW 0475; точная версия конкретного экземпляра определяется по маркировке и программному обеспечению.
Что важно перед записью ECU
- точно определить блок и выбрать правильный протокол;
- сохранить исходный файл и идентификацию ECU, если чтение доступно;
- обеспечить стабильное питание автомобиля или снятого блока;
- использовать схему подключения именно для выбранного ECU;
- не отключать USB, питание или кабели во время записи;
- не рассчитывать на recovery до проверки, что он предусмотрен данным протоколом.
Galletto V54 Euro — универсальная по способам подключения legacy-платформа для ECU-программирования, но набор реально доступных функций всегда определяется конкретным блоком и программным протоколом.
Практический принцип: сначала идентификация ECU и резервная копия, затем редактирование файла в отдельном ПО и только после этого запись с устойчивым питанием.
