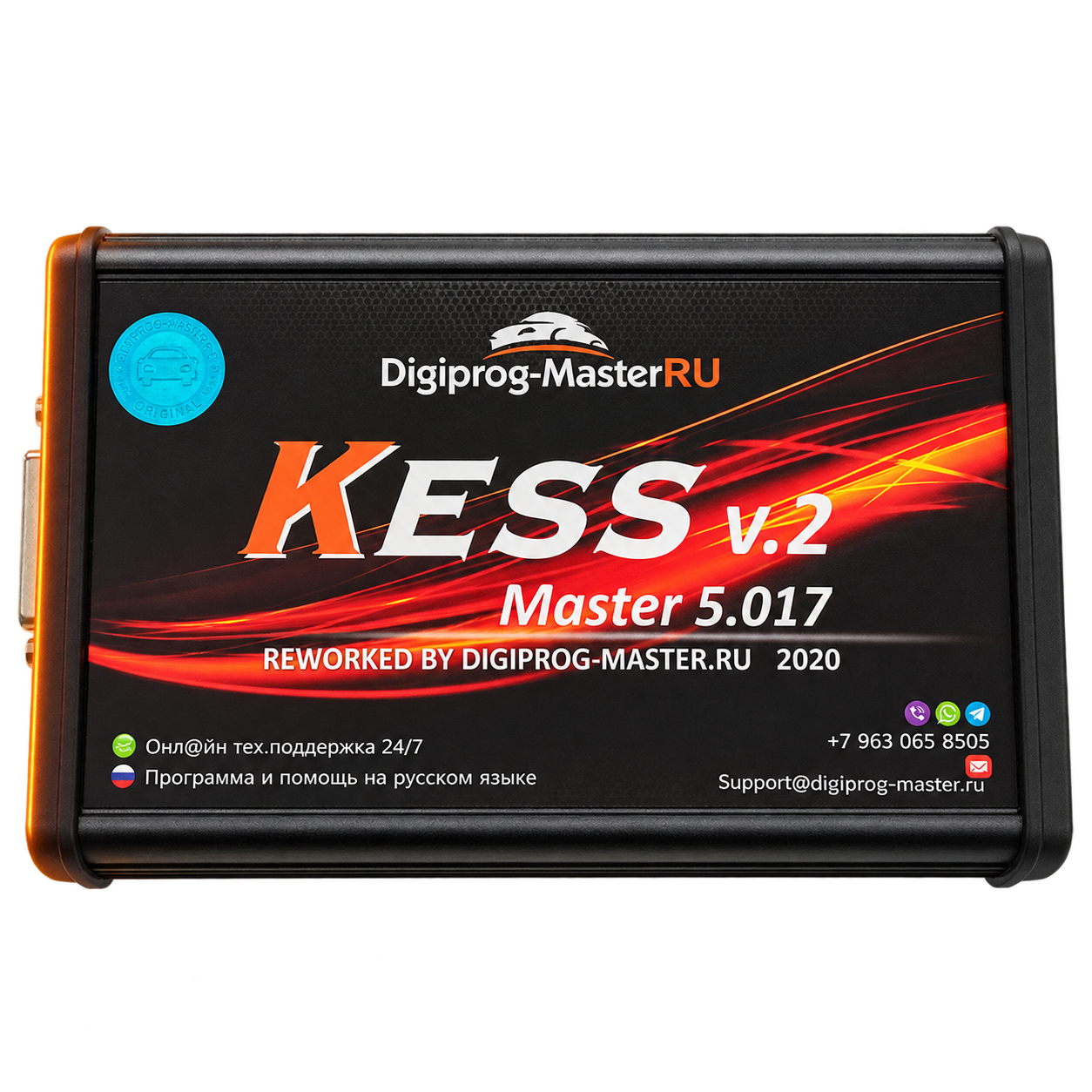

KESS V2 MASTER FW 5.017 SW 2.80 REWORKED — доработанный программатор для чтения и записи поддерживаемых ECU и TCU. Основной режим работы — через диагностический разъём OBD-II. Для отдельных блоков используются Bootloader Adapter, Boot-Pin и универсальные кабели из комплекта.
Фотографии из галереи
Чтение и запись ECU / TCU
Программатор позволяет читать и записывать прошивки поддерживаемых блоков управления. В зависимости от конкретного протокола доступно чтение калибровочной области, полного файла или Virtual Reading. После редактирования файл записывается обратно в ECU/TCU через предусмотренный протокол.
MASTER-режим
MASTER-режим позволяет работать с считанными файлами напрямую. Файл можно сохранить, отредактировать в подходящем редакторе калибровок и записать обратно без привязки к внешнему Master-устройству.
Контроль напряжения и безопасность записи
Во время работы контролируется напряжение аккумуляторной батареи. При программировании рекомендуется использовать внешний стабилизированный источник поддержки напряжения. Не отключайте USB и питание до завершения записи.
Checksum
Для поддерживаемых протоколов выполняется автоматическая коррекция контрольной суммы. Это позволяет записывать изменённый файл без отдельного ручного пересчёта checksum там, где алгоритм уже реализован.
Recovery
Recovery используется для повторного запуска или завершения операции после сбоя связи или прерванной записи на поддерживаемых блоках. Возможность восстановления зависит от ECU, протокола и состояния содержимого памяти.
Полный файл и калибровочная область
На части ECU доступен выбор между чтением/записью полного flash-файла и работой только с calibration area. Конкретный объём данных определяется выбранным протоколом.
ScanTool и DTC
Для части поддерживаемых ECU доступен вспомогательный ScanTool: чтение и удаление диагностических кодов неисправностей перед программированием или после завершения работы.
Скорость обмена
Для отдельных протоколов можно выбирать скорость чтения и записи. Это помогает подобрать стабильный режим связи при работе с конкретным ECU.
Работа через OBD-II
Главный сценарий KESS V2 — чтение и запись через штатный диагностический разъём автомобиля. Такой способ позволяет работать с ECU без вскрытия блока, если соответствующий OBD-протокол поддерживается.
Специальные подключения
Комплект дополнен Bootloader Adapter, Boot-Pin, универсальным ECU-кабелем 144300K201, DB15 и K4. Они используются для поддерживаемых специальных подключений и стендовых работ. Доступность Boot, Tricore, GPT, BDM или JTAG определяется конкретным ECU и схемой подключения.
Поддерживаемые интерфейсы
- CAN;
- K-Line;
- J1850;
- Boot Mode — для поддерживаемых ECU;
- Tricore — для поддерживаемых ECU;
- GPT — для поддерживаемых ECU;
- BDM / JTAG — при наличии соответствующего сценария подключения;
- 12- и 24-вольтовая бортовая сеть.
База протоколов
База включает более 900 моделей автомобилей, коммерческой техники, мотоциклов, сельхоз- и спецтехники и более 240 протоколов. Поддерживаются различные семейства Bosch EDC16/EDC17, MED17/MEV17, Denso и другие распространённые ECU. Перед началом работы необходимо выбирать точный ECU и соответствующий protocol/help.
Доработка платы
Аппаратная часть доработана для стабильной работы интерфейсных линий. Flash-карта подготовлена под набор protocol files версии 5.017. В используемой ревизии применяются:
- фильтры Murata NFE61PT472C1H9L;
- цифровые транзисторы Infineon BCR112 / WFS+;
- защитные компоненты ON Semiconductor NUP2105LT1G;
- транзисторы NXP BC817,215;
- звуковой индикатор / buzzer.
Проверка перед отправкой
Каждый комплект проходит проверку основных интерфейсов и рабочих режимов. Для контроля используются DSG DQ220/DQ250, MED9.5.10, EDC17C50, EDC17C54, ME17.9.11, ACDelco E78 и Simtek 71.1–71.5. Дополнительно проверяются K-Line, CAN, GPT, Boot Mode и Tricore.

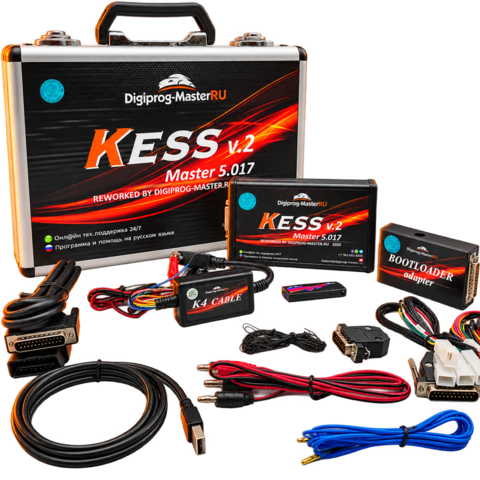

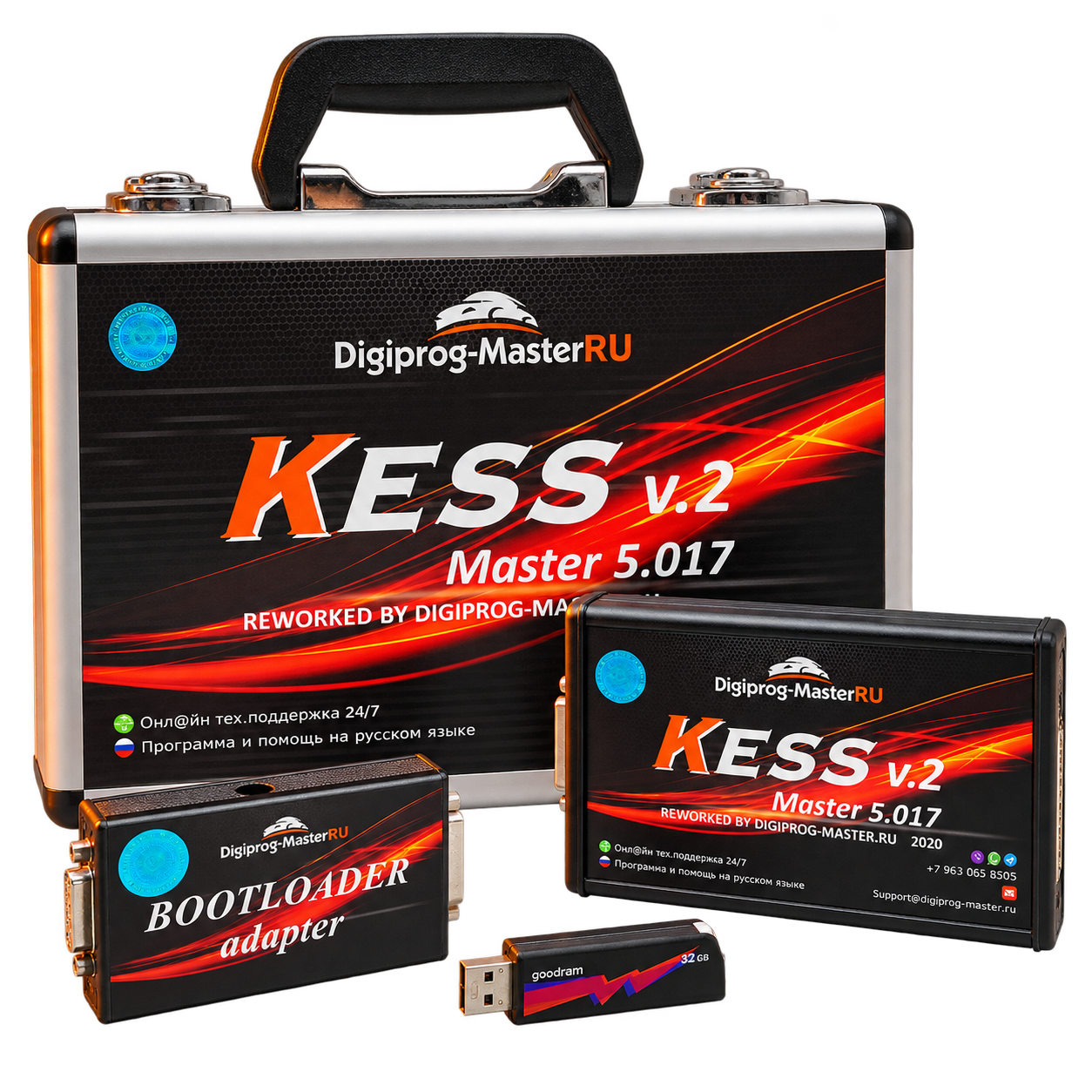

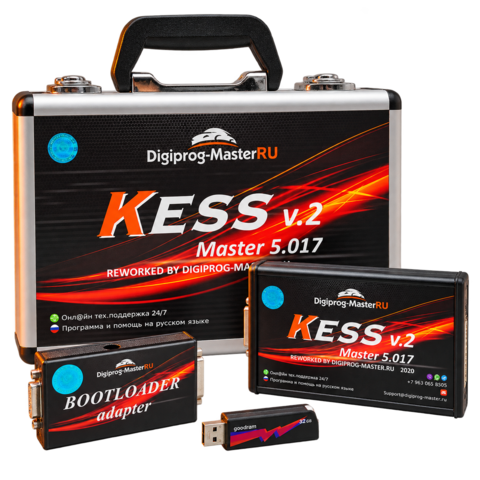

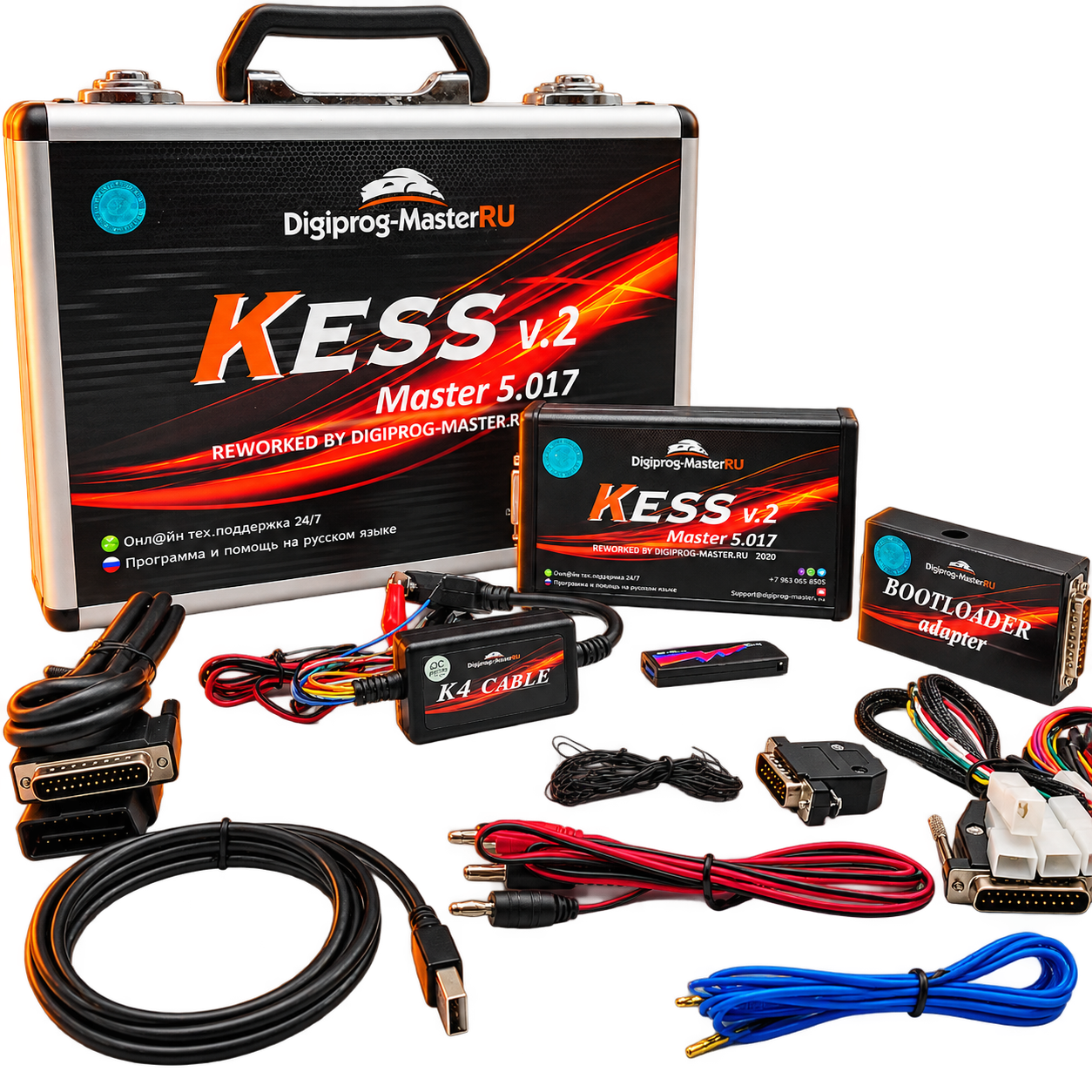

Комплектация
- KESS V2 FW 5.017;
- Bootloader Adapter;
- Main OBD2 Cable;
- универсальный ECU Cable 144300K201;
- универсальный DB15 Cable;
- K4 Cable;
- Boot-Pin Cable;
- кабель питания Bootloader Adapter;
- помехозащищённый USB Cable;
- программное обеспечение;
- русскоязычные инструкции и обучающие материалы;
- металлический кейс с перестраиваемым ложементом.
Русифицированное программное обеспечение
Интерфейс и справочные материалы переведены на русский язык. В комплект входят фотографии, инструкции и пояснения по подключению и основным операциям.
Облачное чтение
Для поддерживаемых задач доступно облачное чтение. Оно позволяет получить подходящий исходный файл без полного физического чтения ECU в тех случаях, где такая схема работы предусмотрена.
Архив прошивок и распиновки
В комплект материалов входит архив прошивок и калибровок 2010–2022 годов, а также распиновки блоков управления.
Обучение и техническая поддержка
В комплект входит обучение по основным операциям, видео-уроки и текстово-графические материалы. Техническая поддержка доступна 24/7. Также предоставляется доступ в профессиональную WhatsApp-группу по диагностике и работе с прошивками.
Обновления
Для комплекта предусмотрены пожизненные бесплатные обновления программного пакета и сопутствующих материалов в рамках сервиса поставки.
Работа при подключённом интернете
Версия FW 5.017 / SW 2.80 рассчитана на работу без token limit и без блокировки процессора при подключённом интернете.
ECM Titanium
Считанные файлы можно использовать в ECM Titanium и других совместимых редакторах калибровок. KESS V2 выполняет чтение и запись ECU/TCU, а изменение карт производится в отдельном редакторе. Лицензия редактора приобретается отдельно.
FW 5.017 / SW 2.80
KESS V2 5.017 работает со своей базой протоколов и программным пакетом 2.80. Новые протоколы и функции KESS3 к этой версии автоматически не относятся.
Перед программированием
- обеспечьте стабильное питание автомобиля;
- не отключайте USB и питание во время записи;
- выбирайте точный ECU и соответствующий протокол;
- проверяйте способ подключения по help-файлу;
- сохраняйте исходный файл до внесения изменений;
- используйте Recovery в соответствии с инструкцией выбранного протокола.
Поддерживаемая техника
Программная база рассчитана на работу с легковыми автомобилями, коммерческим транспортом, грузовыми автомобилями, мотоциклами, сельхоз- и спецтехникой. В наборе протоколов присутствуют различные семейства Bosch EDC16 и EDC17, MED17/MEV17, Denso и другие распространённые ECU. Также предусмотрена работа с рядом 24-вольтовых систем.
Расширенная база FW 5.017
В версии FW 5.017 используется расширенная база: более 900 моделей техники и более 240 протоколов. В неё входят дополнительные варианты EDC17, MED17/MEV17, Toyota Denso, Ford J1850 и другие семейства. Перед чтением или записью всегда выбирается точный ECU и соответствующий протокол — это определяет доступные функции, способ подключения и объём считываемых данных.
Работа с 12- и 24-вольтовой техникой
Комплект рассчитан на работу как с 12-вольтовой, так и с поддерживаемой 24-вольтовой техникой. При программировании особенно важно контролировать питание: просадка напряжения во время стирания или записи flash-памяти может привести к обрыву операции. Для ответственных работ используйте внешний источник стабилизации напряжения.
Программирование счётчиков и дополнительные функции
Для части ECU доступны операции со счётчиками программирования и дополнительные служебные функции. На некоторых блоках предусмотрено чтение DTC через ScanTool, выбор скорости обмена, контроль условий перед записью и вспомогательные процедуры восстановления. Набор функций определяется выбранным протоколом.
Bootloader Adapter и специальные режимы
Bootloader Adapter, Boot-Pin, универсальный кабель 144300K201, DB15 и K4 расширяют варианты подключения для совместимых ECU. Для ряда блоков используются Boot Mode, Tricore и GPT. BDM и JTAG применяются только в тех сценариях, где это предусмотрено конкретной схемой подключения и используемым оборудованием.
Файлы, help и схемы подключения
В программном пакете используются help-файлы с подсказками по ECU, способу подключения и порядку выполнения операции. Для стендовых работ доступны распиновки и схемы подключения. Перед началом чтения или записи рекомендуется сверять расположение контактов, тип протокола и требования к питанию именно для выбранного блока.
Рабочий процесс с ECM Titanium
После чтения исходный файл можно сохранить и открыть в ECM Titanium или другом совместимом редакторе калибровок. После внесения изменений файл записывается обратно через KESS V2. Сам программатор отвечает за связь с ECU/TCU, чтение и запись; редактирование карт выполняется в отдельном программном обеспечении. Лицензия редактора приобретается отдельно.
Облачные материалы и работа при слабом интернете
Программное обеспечение, инструкции, распиновки, обучающие материалы и архив файлов доступны в электронном виде. Если постоянное интернет-соединение неудобно, основной набор материалов можно хранить локально на компьютере или отдельном носителе.
Без token limit
В этой версии отсутствует ограничение по количеству токенов на операции чтения и записи. Подключение компьютера к интернету не блокирует процессор программатора. Это удобно для постоянной работы в мастерской без необходимости считать оставшиеся операции.

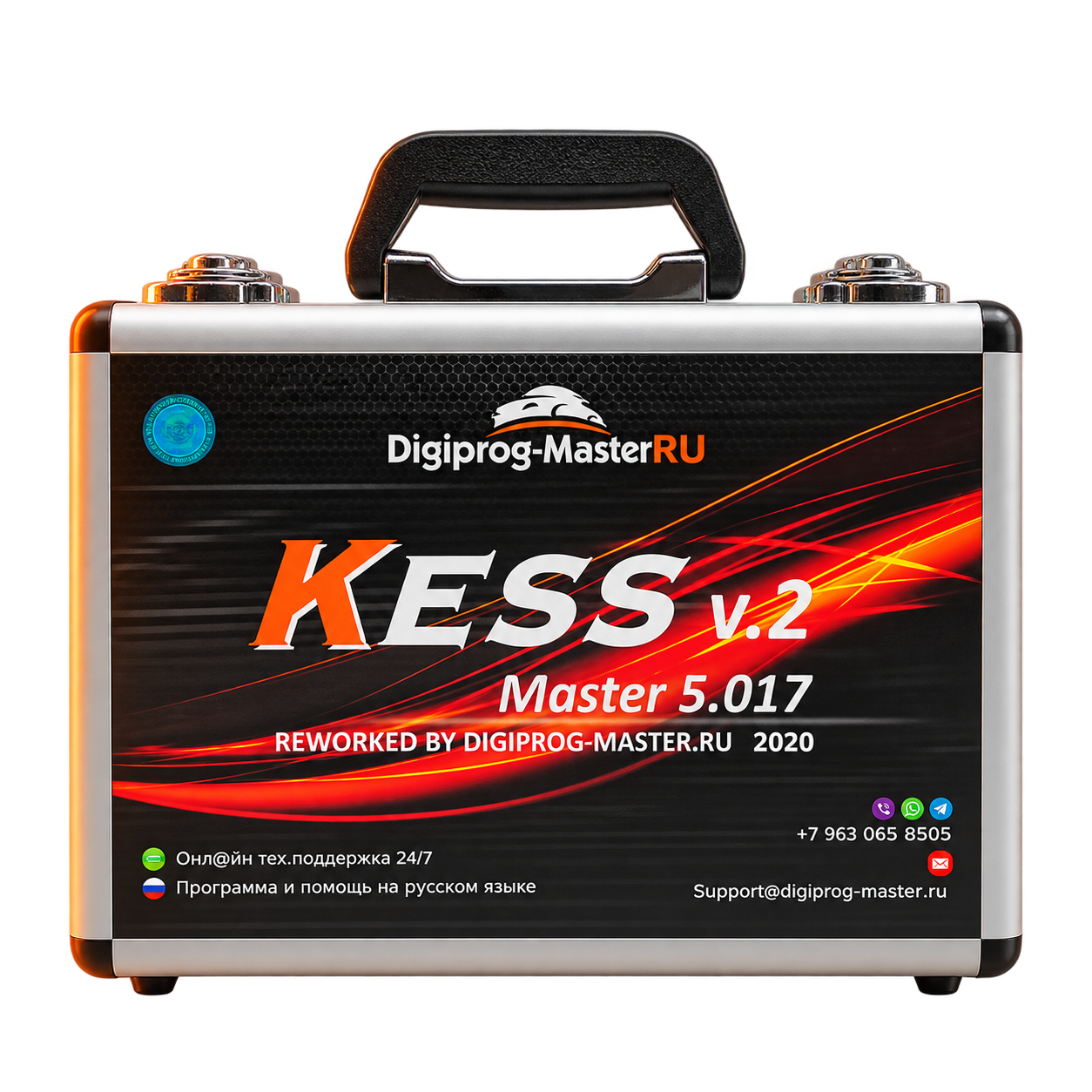

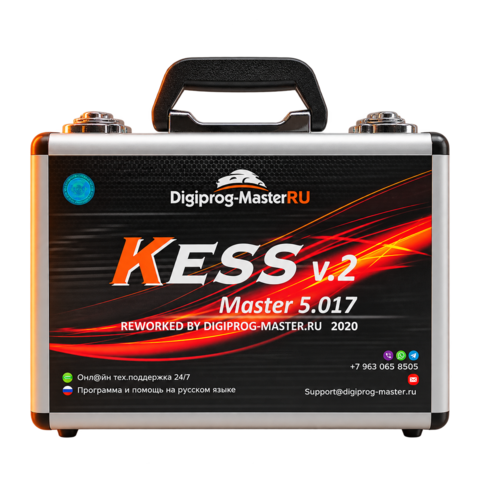

Металлический кейс
Программатор и кабели поставляются в металлическом кейсе. Перестраиваемый ложемент позволяет организовать внутреннее пространство под основной блок, OBD-кабель, Bootloader Adapter и дополнительные провода, чтобы комплект было удобно хранить и перевозить.
Техническая поддержка и обучение
Вместе с комплектом предоставляются видео-уроки, текстовые инструкции, схемы и помощь по рабочему процессу. Поддержка доступна 24/7. Дополнительно предоставляется доступ в профессиональную WhatsApp-группу, где можно обсуждать подключение, чтение, запись и типовые рабочие ситуации.
Пожизненные обновления материалов
Для комплекта предусмотрены пожизненные бесплатные обновления программного пакета и сопутствующих материалов в рамках сервиса поставки. Обновляться могут help-файлы, инструкции, обучающие материалы, распиновки и другие рабочие данные для этой версии оборудования.
KESS V2 5.017 — готовый рабочий комплект с доработанным программатором, расширенным набором кабелей, металлическим кейсом, русскоязычными материалами, облачным чтением, базой файлов, обучением и технической поддержкой.
