VIP Фирменный KTAG MASTER FW 7.020 SW 2.23
VIP Фирменный KTAG MASTER FW 7.020 SW 2.23 VIP Фирменный KTAG MASTER FW 7.020 SW 2.23

KTAG · MASTER · BENCH / BOOT

KTAG MASTER
FW 7.020

SW 2.23 · BDM · JTAG · BOOT · GPT

Профессиональный программатор для чтения, записи и резервного копирования поддерживаемых ECU и TCU непосредственно на столе. Версия MASTER работает с открытыми бинарными файлами, комплектуется кабелями и адаптерами для bench/boot-подключений и русскоязычными материалами.

Есть в наличии
33 000 ₽
20 900 ₽

Вопросы по товару

MAX Telegram

По вопросам комплектации, ПО, обучения, обновлений, оплаты, доставки и работы KTAG — напишите удобным способом.

ECU / TCU
BDM / JTAG
BOOT / GPT
Backup / Clone*

Bench ECU / TCU Programmer

Работа с блоками управления на столе

KTAG предназначен для прямой работы с ECU и TCU вне автомобиля. Программатор обеспечивает доступ к микропроцессору, EEPROM и Flash-памяти через поддерживаемые bench/boot-интерфейсы и позволяет выполнять чтение, запись, резервное копирование и восстановление.

Read

Чтение содержимого микропроцессора, EEPROM и Flash для поддерживаемых блоков.

Write

Запись подготовленного файла обратно в ECU/TCU по поддерживаемому протоколу.

Backup

Создание резервной копии перед программированием для последующего восстановления.

KTAG не является OBD-флешером. Его основная задача — bench/boot-работа с блоком на столе. Для OBD-программирования используется KESS V2/KESS3 или другое совместимое оборудование.

Programming Functions

Чтение · запись · checksum · backup · recovery

ECU Identification

Определение поддерживаемого блока и его основных идентификационных данных.

Read / Write

Работа с Flash, EEPROM и микропроцессором в пределах возможностей выбранного протокола.

Checksum

Автоматическая коррекция контрольной суммы для поддерживаемых алгоритмов.

Backup

Сохранение данных блока перед изменением прошивки.

Recovery

Восстановление после неудачной операции там, где соответствующий режим предусмотрен протоколом.

Clone*

Клонирование доступно только для тех ECU/TCU и протоколов, где эта функция реализована.

Bench / Boot Modes

BDM · JTAG · Tricore · ST10 · GPT

BDM Motorola MPC5xx
JTAG Nexus MPC5xx
JTAG Renesas SH705x
Mitsubishi MH72xx / MH8xx
Infineon Tricore
ST10
GPT

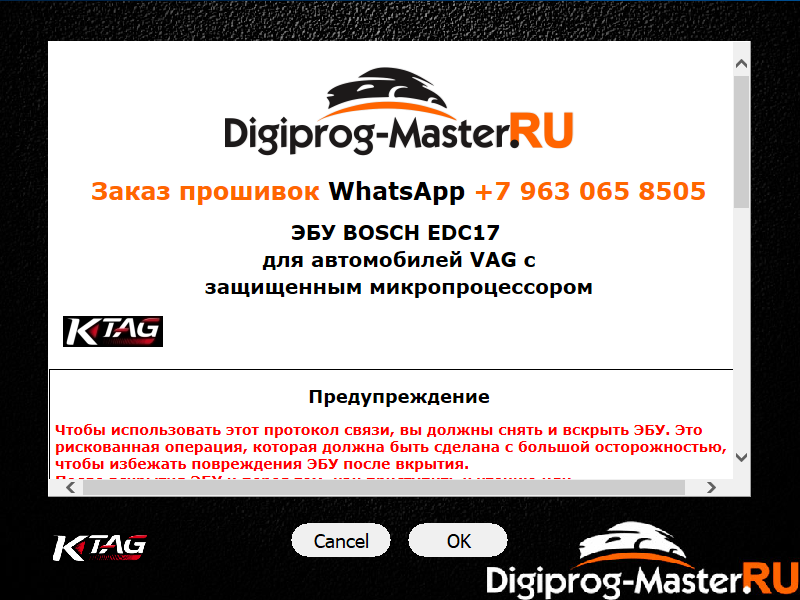

Режим подключения выбирается по типу ECU/TCU и инструкции. Для каждого поддерживаемого протокола в K-Suite предусмотрена справка с распиновкой и последовательностью подключения.

Открытие ECU зависит от протокола: часть блоков требует прямого доступа к плате, часть может работать через сервисные или boot-подключения. Всегда используйте схему для конкретного блока.

Coverage FW 7.020

Легковые · грузовые · тракторы · мотоциклы · катера

Версия FW 7.020 / SW 2.23 расширяет список поддерживаемых блоков и открывает дополнительные протоколы для разных типов техники.

DENSO / NEC

Добавлена поддержка ряда блоков Denso и NEC, ранее недоступных в более старых сборках.

Новые ECU

В базе присутствуют Toyota 76FXXX, PSA 17.4.4, Ford E83, VW 17.5.5, Mercedes-Benz 276 ECU и другие блоки.

Разные типы техники

Протоколы распределены по разделам легковых автомобилей, грузовиков, тракторов, мотоциклов и водного транспорта.

Совместимость определяется ECU и протоколом. Наличие марки или модели в базе не означает поддержку любой версии блока на этой машине.

MASTER Version

Открытые бинарные файлы без привязки к внешнему Master

Open Files

Считанные файлы сохраняются в открытом бинарном виде и могут использоваться в совместимых редакторах калибровок.

Independent Workflow

Не требуется отправлять файл внешнему Master для декодирования перед редактированием.

No Token Limit

Версия работает без ограничения операций по токенам.

Комплектация

Кабели, адаптеры, GPT и кейс

KTAG 7.020

Основной программатор MASTER.

Adapters & Ribbons

Набор адаптеров и шлейфов для подключения к различным ECU.

Boot Cables

Кабели для boot-режима и специальных подключений.

GPT Cable

Кабель GPT входит в комплект.

USB Cable

Подключение программатора к компьютеру.

Power Adapter

Питание для стендовой работы.

Software Media

K-Suite 2.23 и русскоязычные материалы.

Case

Кейс для хранения программатора, кабелей и переходников.

Software & Support

Русский интерфейс · help · прошивки · техподдержка

K-Suite 2.23

Русифицированное ПО с выбором ECU и пошаговыми инструкциями по подключению.

Help Files

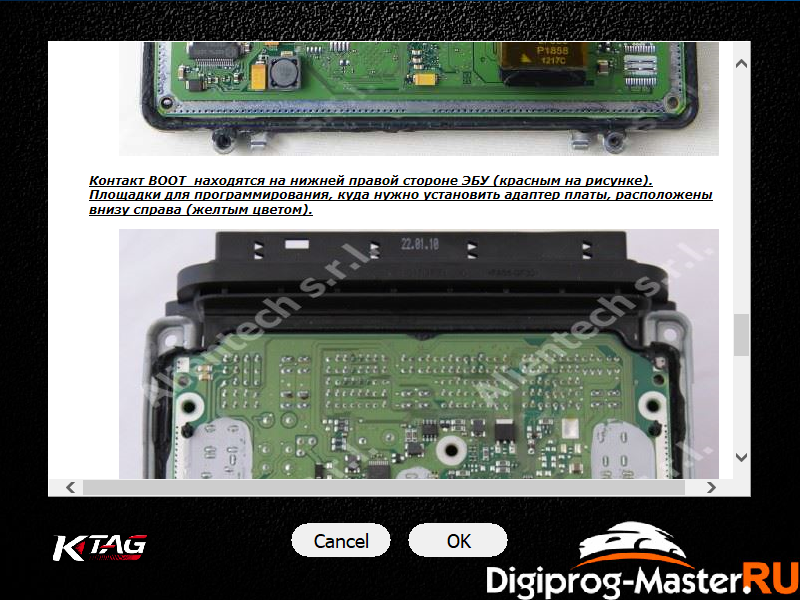

Схемы, распиновки и порядок подключения для поддерживаемых протоколов.

База прошивок

В комплект материалов входит архив прошивок 2010–2021 годов.

24/7 Support

Техническая помощь по установке, подключению и работе с программатором.

Работа с интернетом: версия рассчитана на работу без блокировки при подключённой сети и без token limit.

Platform Status

K-TAG — проверенная, но уже legacy-платформа

Firmware7.020
Software2.23
РежимMASTER
Работаbench / boot
Бортовая сеть12 / 24 В
Текущая платформа AlientechKESS3
Протоколы поколений не смешиваются: KTAG 7.020 работает со своей базой K-Suite 2.23. Новые KESS3-протоколы и функции к этой версии автоматически не относятся.

Видео

Видео по KTAG 7.020

Видео из медиа-галереи выводятся автоматически. Старые видеоматериалы из описания также сохраняются.

Подробное описание

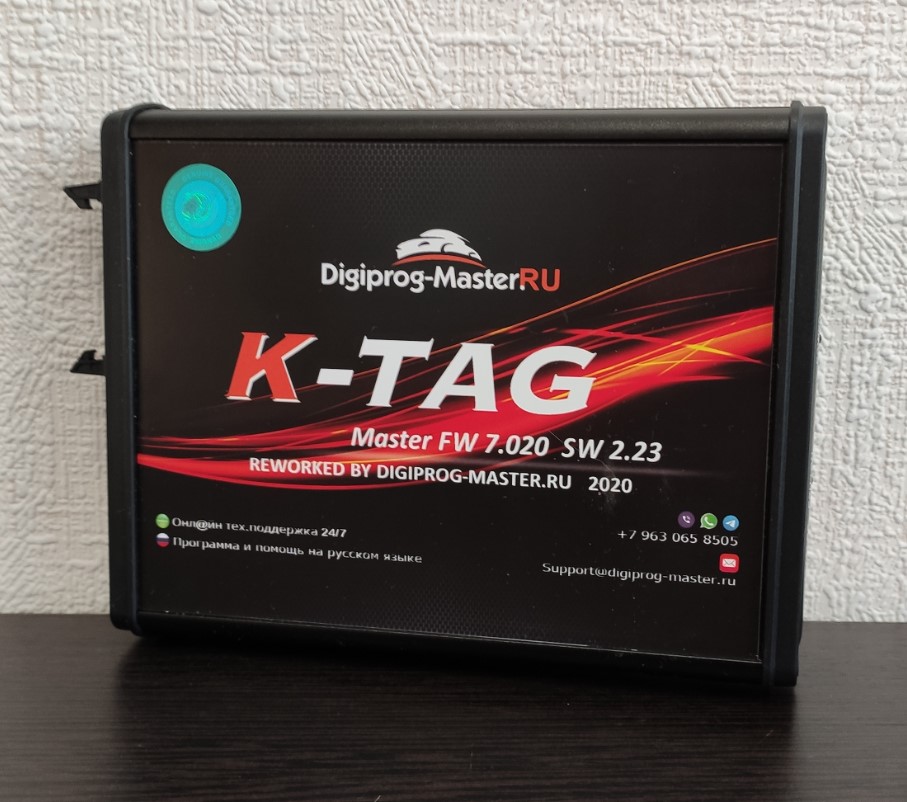

KTAG MASTER FW 7.020 SW 2.23

  • Описание
  • Отзывы (1)

KTAG MASTER FW 7.020 SW 2.23 — профессиональный bench-программатор для чтения, записи, резервного копирования и восстановления поддерживаемых ECU и TCU. Работа выполняется непосредственно с блоком управления на столе через BDM, JTAG, Boot, Tricore, GPT и другие поддерживаемые интерфейсы.

Фотографии из галереи

VIP Фирменный KTAG MASTER FW 7.020 SW 2.23 — изображение 1

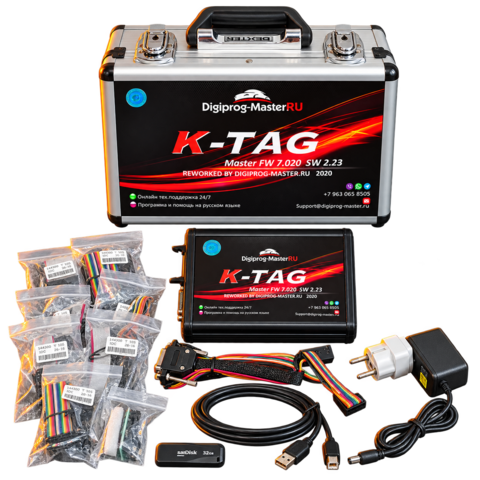

VIP Фирменный KTAG MASTER FW 7.020 SW 2.23 — изображение 2

Программирование ECU и TCU на столе

KTAG используется для прямого доступа к памяти блока управления. В зависимости от выбранного протокола можно работать с микропроцессором, EEPROM и Flash-памятью, создавать резервные копии и записывать изменённые данные обратно в ECU/TCU.

MASTER-режим

Версия MASTER сохраняет файлы в открытом бинарном виде. Это позволяет самостоятельно редактировать считанные данные в подходящем редакторе и не зависеть от внешнего Master-устройства.

Чтение и запись

Для поддерживаемых блоков доступны идентификация, чтение, запись, backup и recovery. Контрольная сумма корректируется автоматически там, где соответствующий алгоритм реализован в протоколе.

BDM, JTAG, Boot и GPT

  • BDM Motorola MPC5xx;
  • JTAG Nexus MPC5xx;
  • JTAG Renesas SH705x;
  • Mitsubishi MH72xx / MH8xx;
  • Infineon Tricore;
  • ST10;
  • GPT.

Точный способ подключения зависит от блока. Для каждого поддерживаемого протокола используйте соответствующую схему и последовательность подключения.

Расширенная база ECU

FW 7.020 / SW 2.23 расширяет покрытие по сравнению с ранними версиями. В базе присутствуют Denso и NEC, Toyota 76FXXX, PSA 17.4.4, Ford E83, VW 17.5.5, Mercedes-Benz 276 ECU, Toyota 76F и другие блоки. Поддерживаются разделы легковых автомобилей, грузовиков, тракторов, мотоциклов и катеров.

Работа без токенов

Версия не требует сброса токенов и не ограничивает количество операций чтения/записи токен-счётчиком.

Работа при подключённом интернете

Комплект рассчитан на работу без блокировки при подключённой сети.

12 / 24 В

Поддерживается работа с 12- и 24-вольтовыми системами в пределах совместимых ECU и схем подключения.

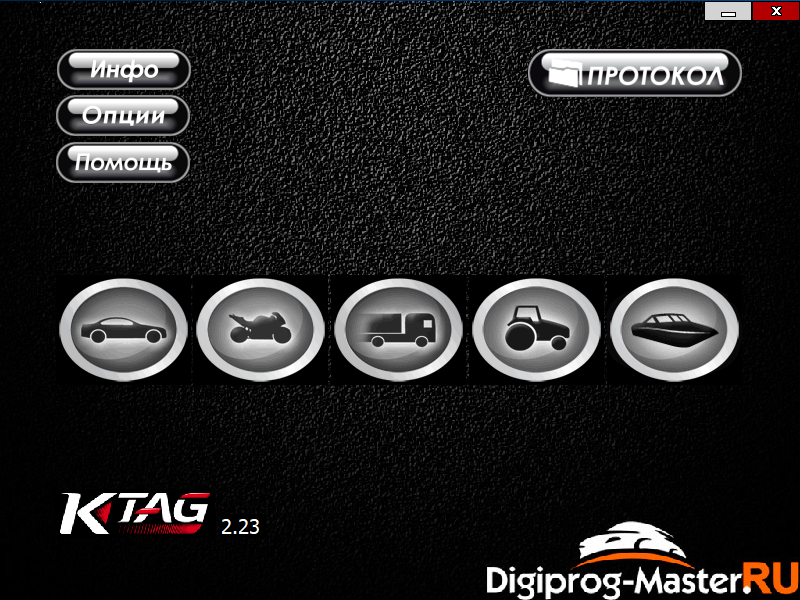

Русифицированное K-Suite 2.23

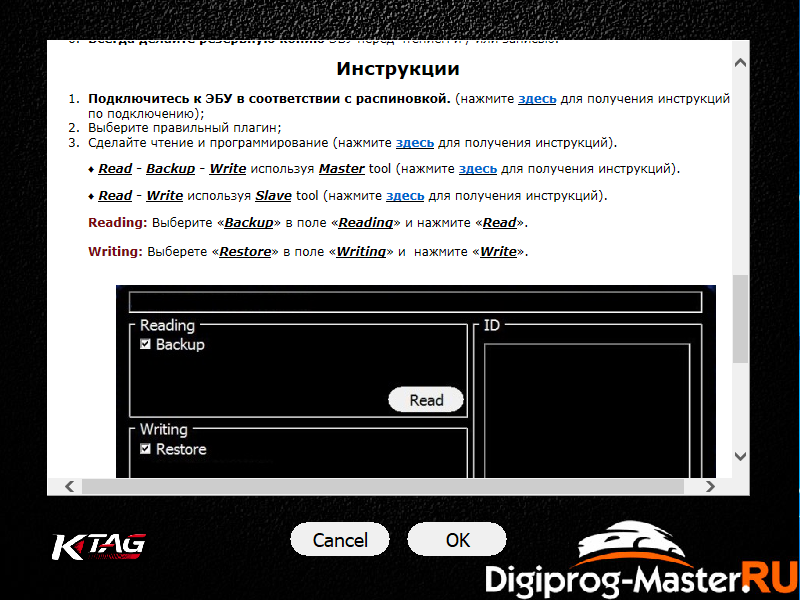

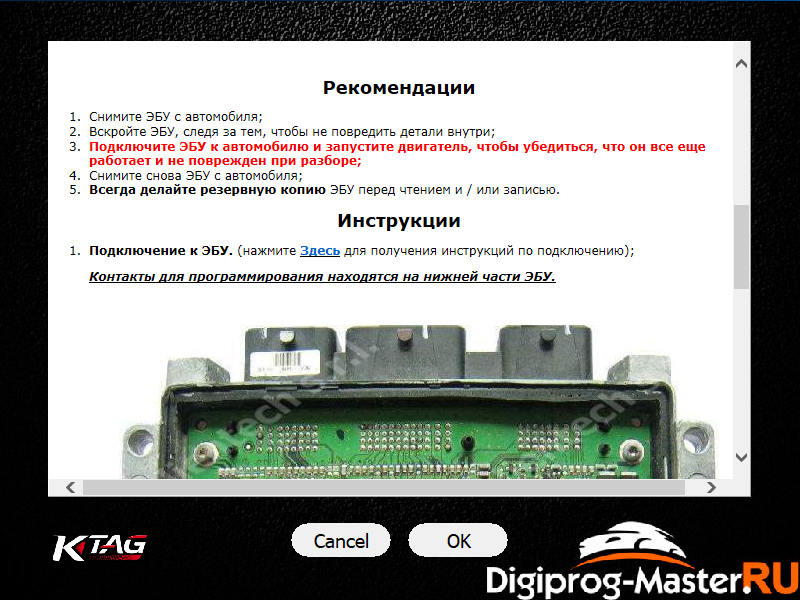

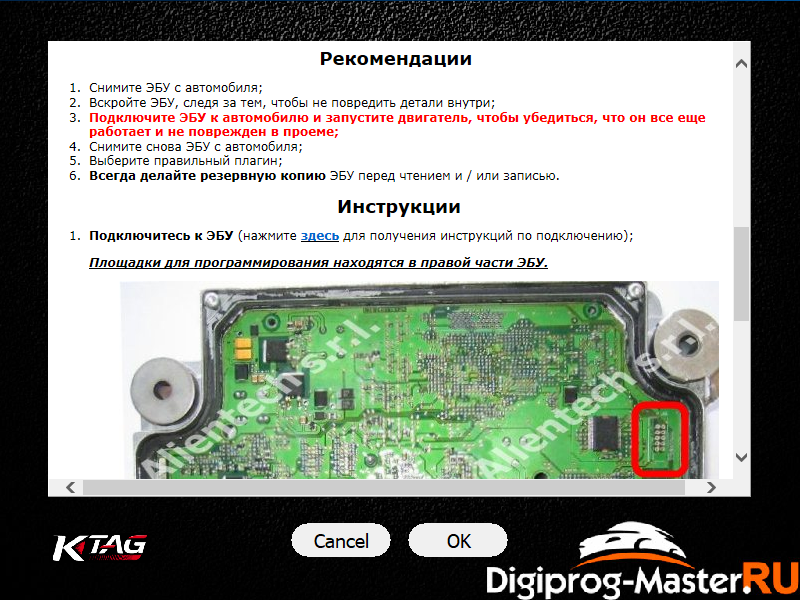

Программное обеспечение полностью русифицировано. В K-Suite доступен выбор блока, инструкции, распиновки и порядок подключения для поддерживаемых протоколов.

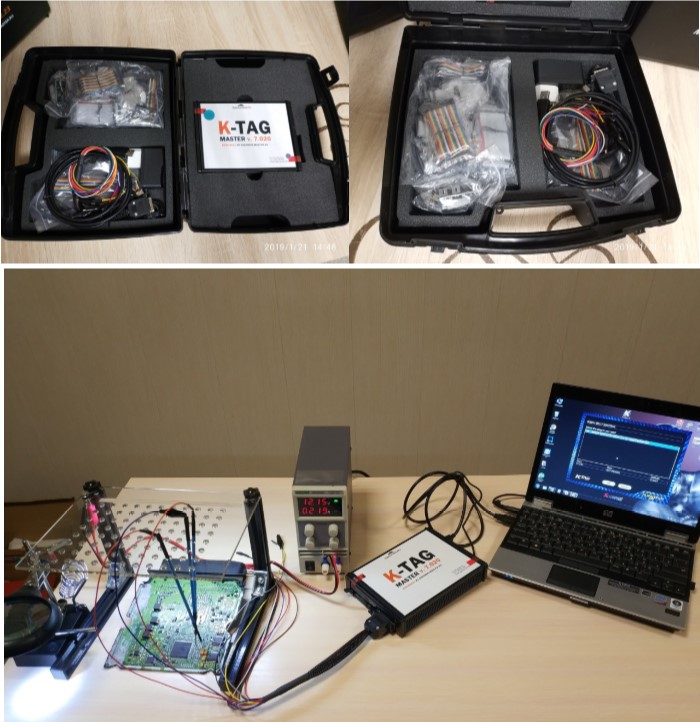

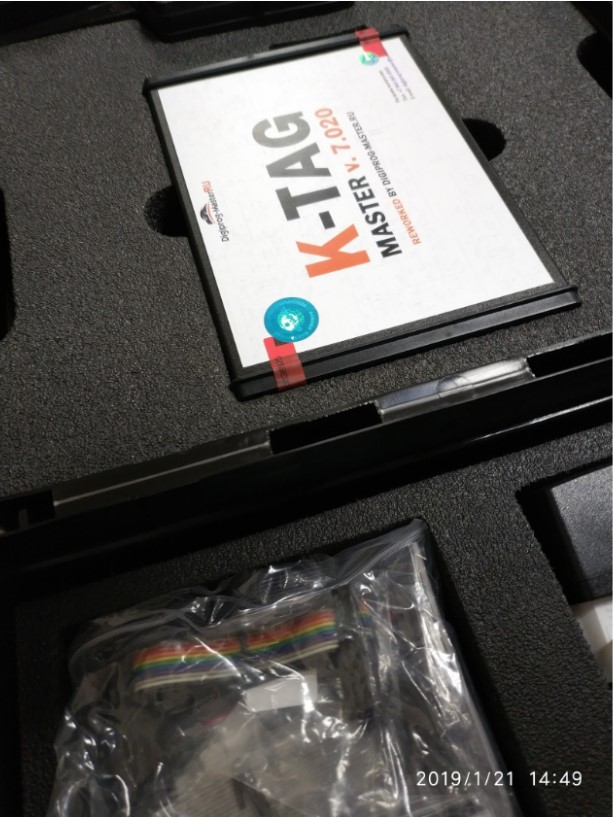

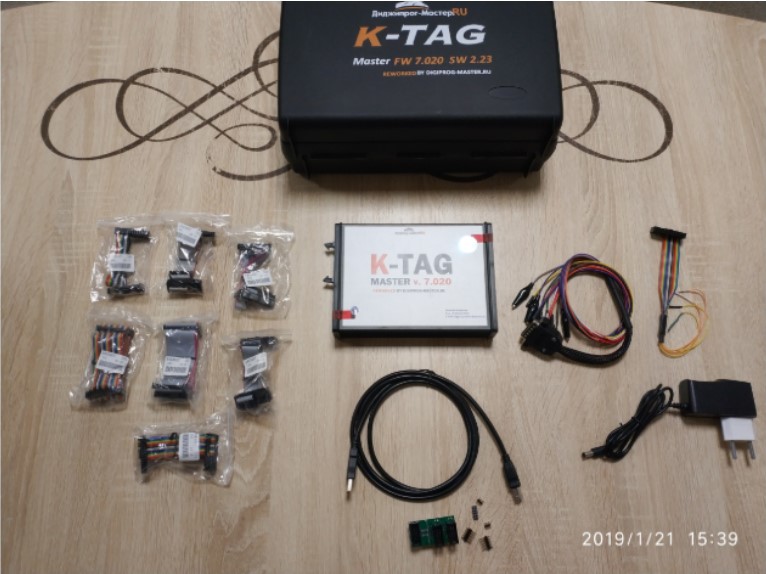

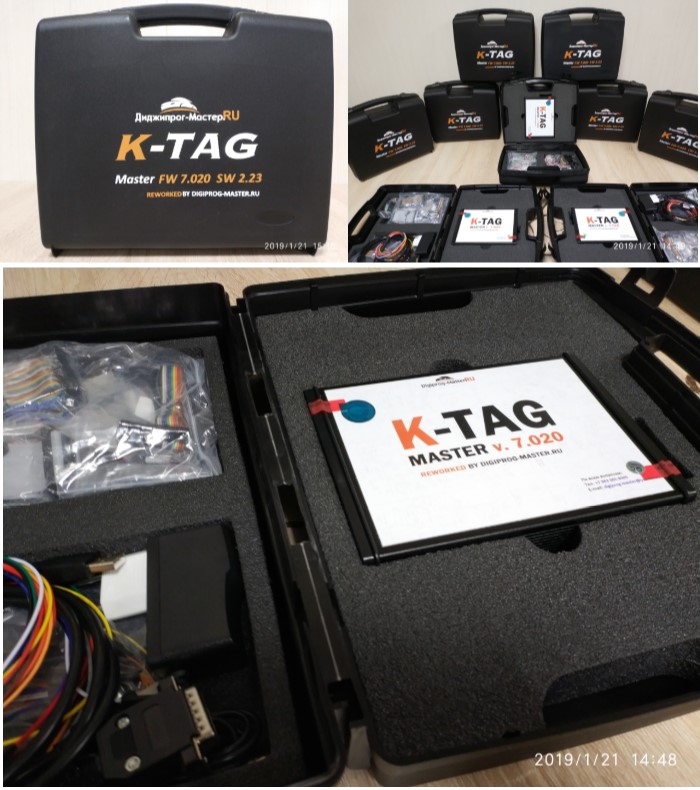

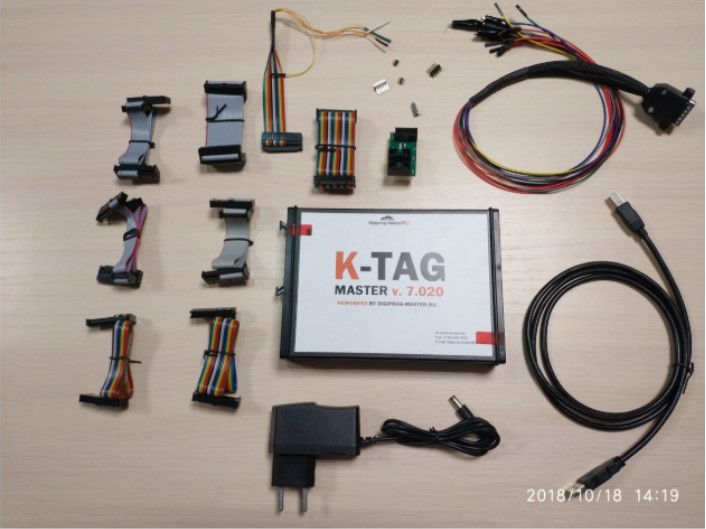

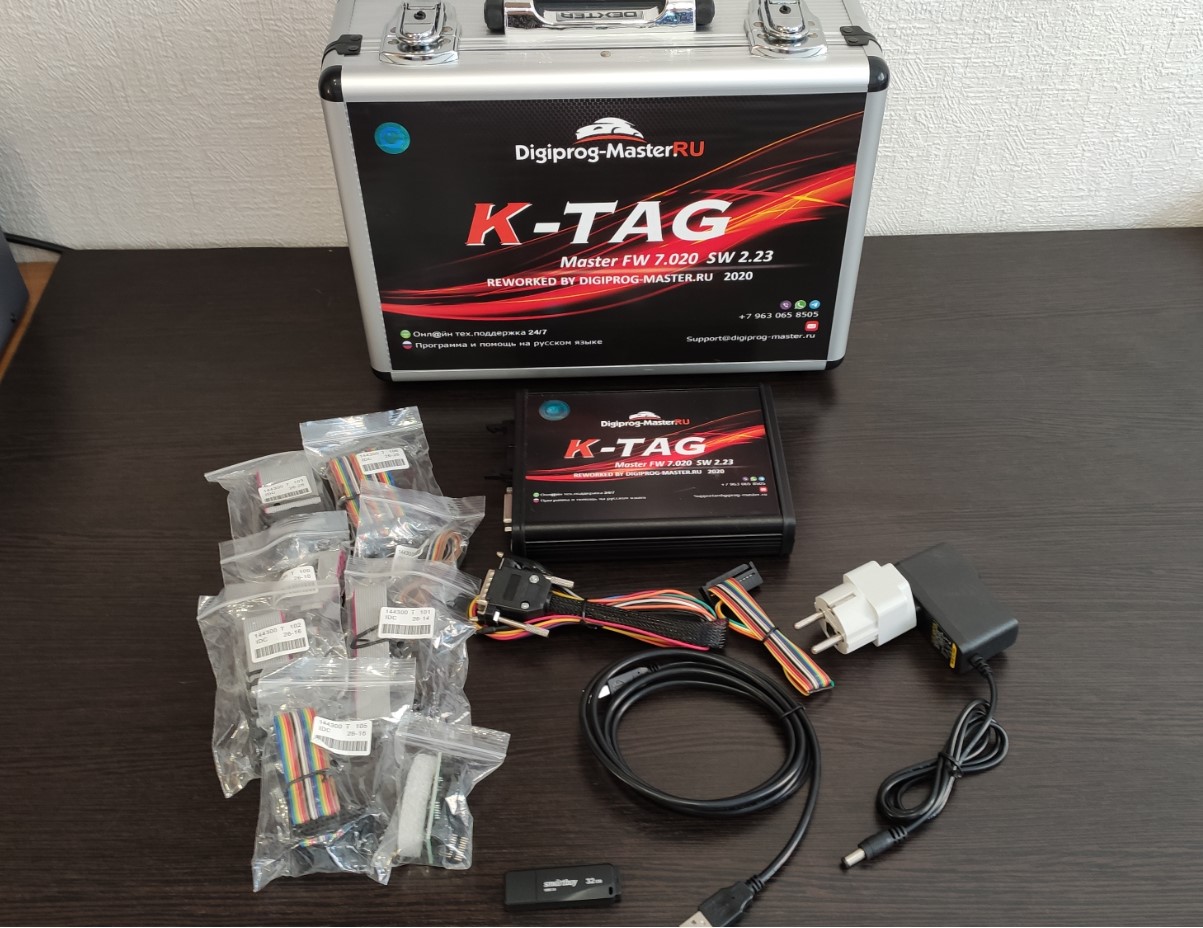

Комплектация

  • KTAG MASTER FW 7.020;
  • набор адаптеров;
  • шлейфы для подключения к ECU;
  • набор boot-кабелей;
  • GPT cable;
  • USB cable;
  • адаптер питания;
  • носитель с K-Suite 2.23;
  • кейс;
  • архив прошивок 2010–2021 годов.

Техническая поддержка

Предусмотрена помощь по установке программного обеспечения, подключению ECU, выбору режима и основным операциям. Техническая поддержка доступна 24/7.

Совместимость

Функциональность определяется конкретным ECU/TCU и протоколом. Поддержка одной марки автомобиля не означает поддержку всех блоков этой марки. Перед программированием необходимо выбирать точный ECU и следовать инструкции K-Suite.

Статус платформы

K-TAG относится к предыдущему поколению Alientech. Актуальная платформа производителя — KESS3. KTAG 7.020 продолжает работать со своей базой K-Suite 2.23, но новые протоколы KESS3 к нему автоматически не добавляются.

Перед программированием

  • используйте стабильный источник питания;
  • не отключайте USB и питание во время записи;
  • сохраняйте полный backup перед изменением данных;
  • выбирайте точный ECU и правильный протокол;
  • используйте только соответствующую схему подключения.
KTAG MASTER 7.020 — готовый bench-комплект для работы с ECU/TCU, включающий программатор, адаптеры, boot/GPT-кабели, русскоязычное ПО, инструкции, архив прошивок и техническую поддержку.
