Осциллограф THINKCAR Scope Box USB (Master, 2, X, Max, Expert series)
Осциллограф THINKCAR Scope Box USB (Master, 2, X, Max, Expert series) Осциллограф THINKCAR Scope Box USB (Master, 2, X, Max, Expert series)

THINKCAR · THINKTOOL MODULE · AUTOMOTIVE OSCILLOSCOPE

THINKTOOL
SCOPE BOX USB

4 КАНАЛА · 100 МГц · ДО 1 GSa/s · USB

Профессиональный автомобильный осциллограф‑модуль для совместимых планшетов THINKTOOL. Scope Box расширяет диагностический сканер возможностью анализа реальных электрических сигналов датчиков, исполнительных механизмов, систем зажигания и цифровых линий связи.

В наличии / доступен к заказу
94 100 ₽

Вопросы по THINKTOOL Scope Box

MAX Telegram

По вопросам товара, комплектности, совместимых планшетов, оплаты и доставки — напишите удобным способом.

4 измерительных канала
Полоса 100 МГц
До 1 GSa/s
Работа через THINKTOOL

MODULAR THINKTOOL OSCILLOSCOPE

Осциллограф прямо в экосистеме THINKTOOL

Scope Box не имеет собственного большого экрана: модуль подключается по USB к совместимому профессиональному планшету THINKTOOL. Управление, настройка каналов и отображение осциллограмм выполняются на экране сканера.

Интеграция с планшетом

Не требуется отдельный ноутбук: измерения отображаются в интерфейсе совместимого THINKTOOL.

4 канала

Одновременное наблюдение нескольких взаимосвязанных электрических сигналов на общей временной шкале.

Автомобильная специализация

Модуль рассчитан на поиск электрических неисправностей и анализ автомобильных датчиков, исполнительных цепей и линий связи.

CONFIRMED SPECIFICATIONS

Основные характеристики Scope Box

4 измерительных канала
100 МГц эффективная полоса пропускания
1 GSa/s максимальная частота дискретизации
50 Mpts длина записи
Подключение: Scope Box соединяется с совместимым THINKTOOL через USB и использует экран планшета для управления измерениями и отображения осциллограмм.

THINKTOOL COMPATIBILITY

Для профессиональных планшетов THINKCAR

Scope Box относится к модульной экосистеме THINKTOOL и используется с поддерживаемыми профессиональными планшетами. Наличие функции зависит от конкретной модели устройства и версии его программной платформы.

THINKTOOL Master
Master 2 / Master II
Master X
THINKTOOL Max
Expert Series
Важно: Scope Box является дополнительным модулем и не заменяет сам диагностический планшет THINKTOOL.

AUTOMOTIVE SIGNALS

Что можно видеть на осциллограмме

ДПКВ / ДПРВ

Одновременное сравнение сигналов датчиков положения коленчатого и распределительного валов.

Датчики

ДМРВ, датчики давления, кислородные датчики, датчики детонации и другие доступные сигнальные цепи.

Исполнительные механизмы

Форсунки, клапаны управления, топливные насосы и другие управляемые цепи при корректном подключении.

Зажигание

Анализ первичной и вторичной цепи системы зажигания с подходящими измерительными принадлежностями.

CAN / LIN

Наблюдение электрической формы сигналов цифровых шин и анализ коммуникационных проблем.

ШИМ

Контроль импульсных управляющих сигналов и их поведения под нагрузкой.

DIAGNOSTIC TASKS

Когда обычного сканера уже недостаточно

Плавающие неисправности

Осциллограф позволяет увидеть кратковременные провалы, помехи и нестабильность, которые могут не фиксироваться кодом неисправности.

Сравнение сигналов

Четыре канала позволяют одновременно сопоставлять взаимосвязанные сигналы и их временную синхронизацию.

Проверка цепи

Можно оценивать реальную форму сигнала на физическом уровне, а не только цифровое значение, полученное через диагностический протокол.

Анализ работы системы

Измерения помогают оценить взаимодействие датчика, блока управления и исполнительного механизма в динамике.

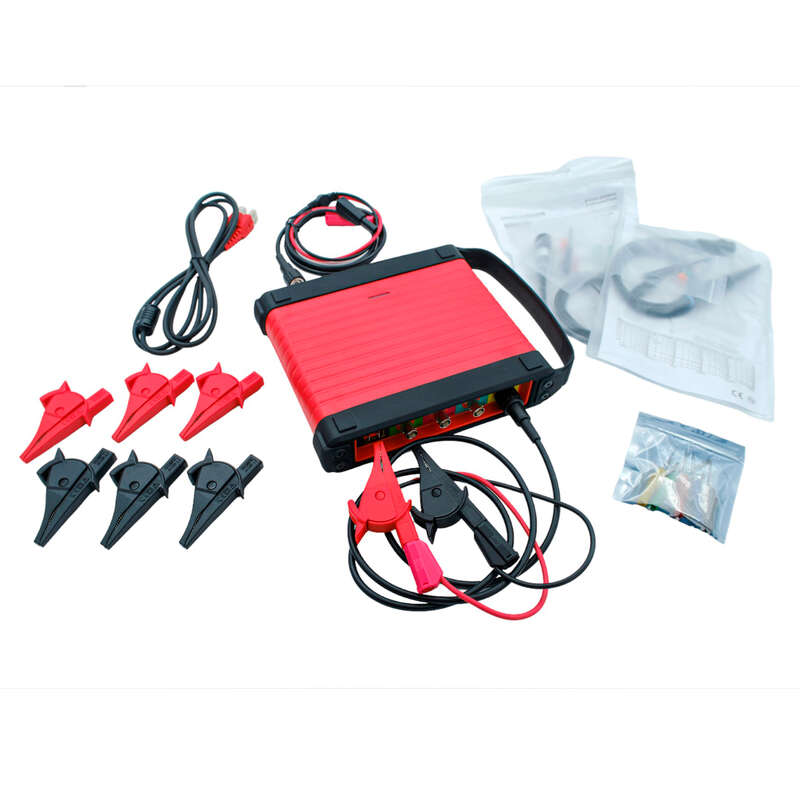

КОМПЛЕКТАЦИЯ

THINKCAR THINKTOOL Scope Box USB

Scope Box

Основной четырёхканальный модуль автомобильного осциллографа.

Измерительные щупы

Комплект щупов и принадлежностей для подключения к автомобильным электрическим цепям.

USB‑кабель

Кабель для соединения Scope Box с совместимым планшетом THINKTOOL.

Принадлежности

Соединители и зажимы для выполнения типовых измерений.

Документация

Руководство по работе с модулем.

Программная функция

Интерфейс осциллографа используется на совместимом планшете THINKTOOL.

Видео

Видео по THINKTOOL Scope Box

Фотографии

Дополнительные материалы из старого описания

Полное описание

THINKCAR THINKTOOL SCOPE BOX USB

  • Описание
  • Отзывы (0)

THINKCAR THINKTOOL Scope Box USB — четырёхканальный автомобильный осциллограф, который работает как дополнительный измерительный модуль для совместимых профессиональных планшетов THINKTOOL.

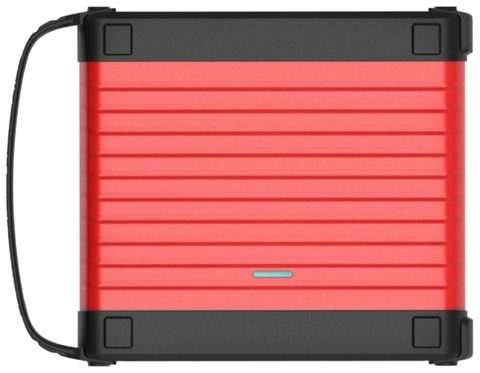

Осциллограф THINKCAR Scope Box USB (Master, 2, X, Max, Expert series) — фото 1

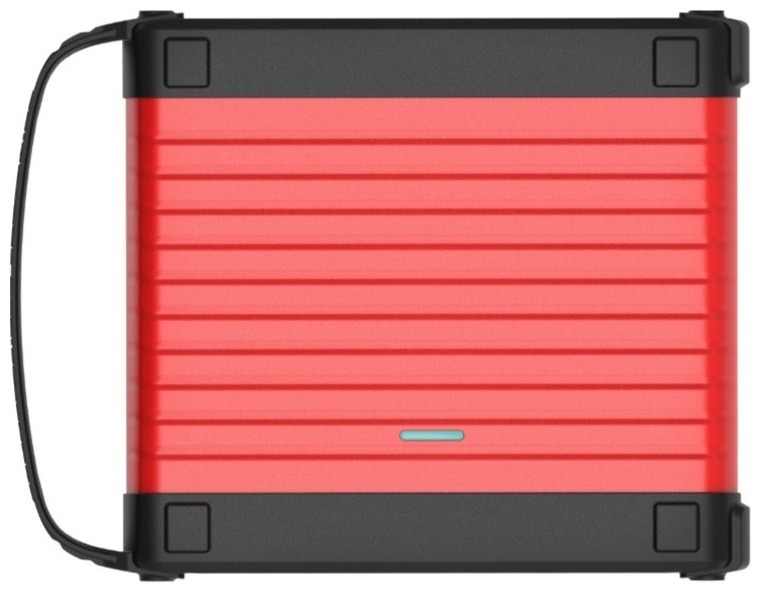

Осциллограф THINKCAR Scope Box USB (Master, 2, X, Max, Expert series) — фото 2

4 измерительных канала

Scope Box позволяет одновременно наблюдать до четырёх электрических сигналов. Это особенно полезно при анализе синхронизации связанных датчиков и при сравнении управляющего сигнала с реакцией исполнительной цепи.

100 МГц и до 1 GSa/s

Полоса пропускания составляет 100 МГц, максимальная частота дискретизации — до 1 GSa/s. Длина записи — до 50 Mpts.

Работа через THINKTOOL

Модуль подключается по USB к совместимому планшету THINKTOOL. Управление осциллографом и отображение осциллограмм выполняются на экране сканера, поэтому отдельный ноутбук для Scope Box не требуется.

Совместимые серии

Scope Box используется в модульной экосистеме THINKCAR и предназначен для поддерживаемых устройств THINKTOOL Master, Master 2 / Master II, Master X, Max и Expert Series. Конкретная доступность функции определяется моделью планшета и версией его программной платформы.

Автомобильные сигналы

  • ДПКВ и ДПРВ;
  • ДМРВ и другие аналоговые датчики;
  • кислородные датчики и датчики давления;
  • форсунки и катушки зажигания;
  • управляющие сигналы клапанов и насосов;
  • ШИМ‑сигналы;
  • электрическая форма сигналов CAN и LIN.

Основные задачи

  • поиск периодических и нестабильных неисправностей;
  • анализ формы электрических сигналов;
  • сравнение нескольких каналов по времени;
  • анализ первичной и вторичной цепи зажигания;
  • оценка взаимодействия датчиков, ЭБУ и исполнительных механизмов;
  • наблюдение сигналов цифровых автомобильных шин.

Комплектация

  • основной модуль THINKTOOL Scope Box;
  • комплект измерительных щупов;
  • соединители и зажимы;
  • USB‑кабель;
  • руководство пользователя.
Важно: THINKTOOL Scope Box — дополнительный модуль, а не самостоятельный диагностический планшет. Он работает в составе поддерживаемой экосистемы THINKTOOL.
