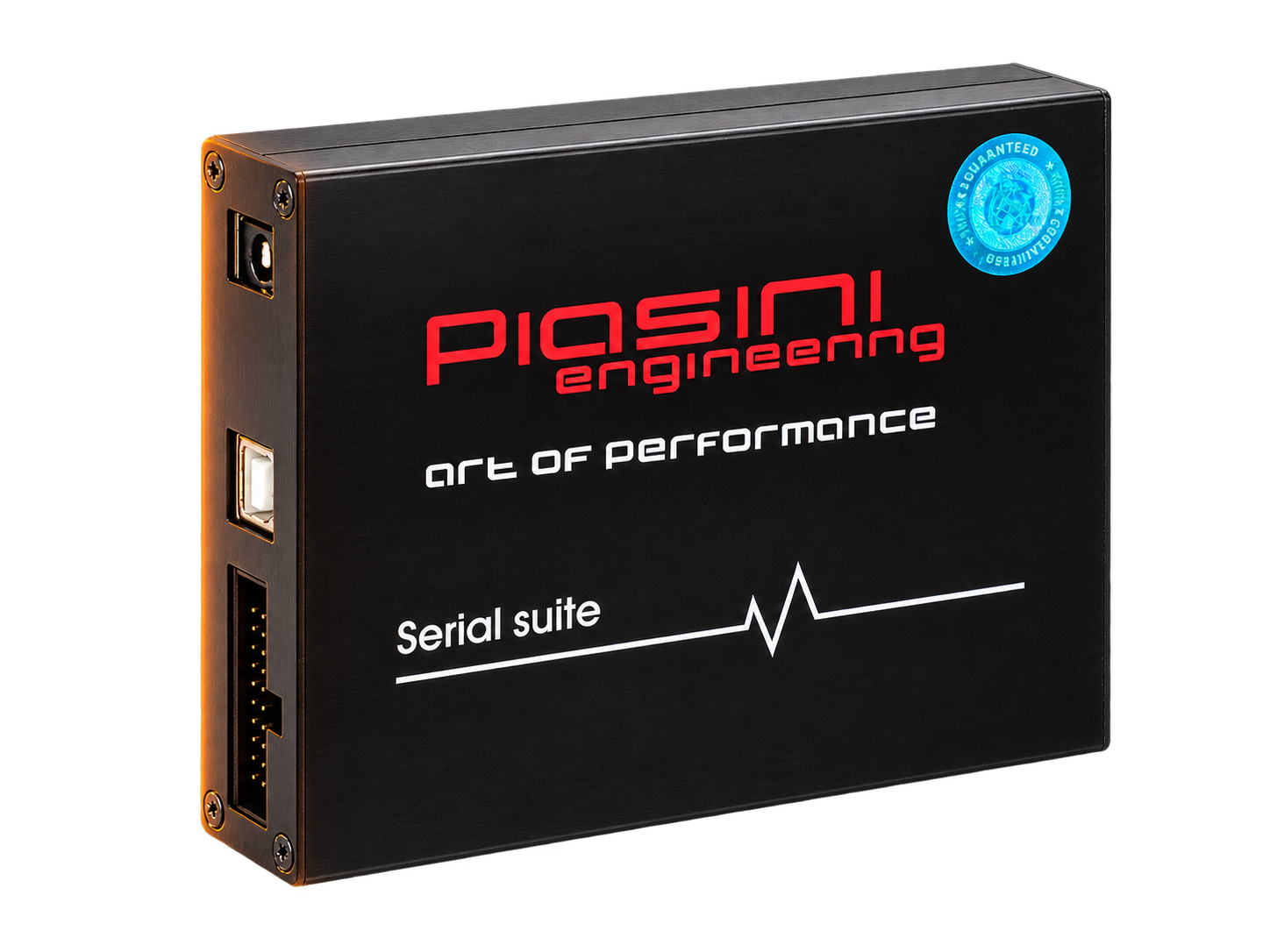

Piasini 4.3 Master с доработанной платой — программатор для чтения и записи памяти электронных блоков управления. Он ориентирован прежде всего на работу с ECU Denso, Hitachi, Mitsubishi и рядом других блоков, использующих поддерживаемые процессоры и интерфейсы.
Фотографии из галереи
Для каких задач используется Piasini 4.3 Master
Программатор применяется при работе с прошивками ECU: для чтения содержимого памяти, записи подготовленных файлов, резервного копирования данных, работы с EEPROM и клонирования поддерживаемых блоков. Для многих поддерживаемых ECU предусмотрен автоматический пересчёт контрольных сумм при записи.
Способ подключения зависит от конкретного блока. Часть ECU доступна через штатный диагностический разъём OBD-II, а для многих блоков используется прямое подключение к точкам на плате, K-Line либо BDM/JTAG. Поэтому Piasini 4.3 нельзя рассматривать как универсальный OBD-флешер для любого автомобиля.
MASTER-версия
В MASTER-режиме считанные данные сохраняются в обычном бинарном формате. Файл можно использовать в совместимом редакторе калибровок, после чего записывать подготовленные данные обратно в поддерживаемый ECU. Такой формат удобен для самостоятельной работы с прошивками без привязки файла к внешнему Master-устройству.
Основные функции
- чтение памяти поддерживаемых ECU;
- запись Flash и других доступных областей памяти;
- работа с EEPROM на поддерживаемых блоках;
- создание полного или частичного резервного дампа — в зависимости от протокола;
- клонирование ECU там, где соответствующий режим предусмотрен программой;
- пересчёт контрольных сумм для поддерживаемых алгоритмов;
- работа с файлами прошивок в бинарном формате.
Поддерживаемые интерфейсы
- K-Line;
- CAN-BUS;
- J1850;
- J1708;
- BDM / JTAG.
OBD-II используется на тех ECU, для которых в программной базе предусмотрен соответствующий режим. Для остальных блоков применяется прямое подключение по схеме выбранного протокола.
Поддерживаемые процессоры
- ST10;
- C166;
- C167;
- Renesas SH7052;
- Renesas SH7059;
- серия SH725xx;
- M32R / MR32;
- MPC5XX;
- NEXUS.
Версия 4.3 расширила поддержку процессоров семейства SH725xx и ряда блоков на базе Renesas по сравнению с более ранними версиями Piasini.
Работа с Denso, Hitachi и Mitsubishi
Одно из основных направлений Piasini 4.3 — электронные блоки управления Denso, Hitachi и Mitsubishi. В базе версии присутствуют решения для ряда ECU Mitsubishi, Nissan, Suzuki, Jaguar, Subaru, Volvo, Mazda, Renault и Opel, а также отдельные блоки Honda, Lotus, Lamborghini и других марок.
Для части поддерживаемых ECU доступны Renesas 705x, M32R, C167 и ST10. На ST10 предусмотрена работа с внутренней и внешней Flash-памятью в тех протоколах, где это реализовано.
Примеры направлений из базы Piasini 4.3
- Denso — Mitsubishi, Nissan, Suzuki, Jaguar, Subaru, Volvo, Mazda, Renault, Opel;
- Hitachi — Nissan;
- Keihin — Honda;
- EFI — Lotus и Lamborghini;
- Mitsubishi — Mazda и Opel;
- Siemens — Renault;
- Transtron;
- MMC FUSO DENSO;
- отдельные мотоциклетные ECU Suzuki, Kawasaki, Yamaha и Honda.
Список показывает основные семейства из базы версии 4.3. Поддержка определяется конкретным ECU, процессором и выбранным протоколом, поэтому наличие марки в списке не означает работу со всеми блоками этой марки.
Работа с EEPROM и гибридными ECU
Для части гибридных блоков, включая некоторые семейства Magneti Marelli IAW, предусмотрено чтение и запись EEPROM по K-Line. Конкретный объём доступной памяти и режим работы зависят от выбранного ECU.
Полный дамп и резервное копирование
Для поддерживаемых процессоров Piasini позволяет считывать доступные области памяти в файл и сохранять резервную копию перед изменением калибровок. При работе с ECU это особенно важно: исходный дамп желательно сохранять отдельно до первой записи.
Контрольные суммы
Для многих поддерживаемых ECU программное обеспечение выполняет пересчёт контрольной суммы при записи. Наличие этой функции зависит от конкретного протокола и не является универсальным для любого блока.
Доработанная плата
Данная комплектация поставляется с доработанной аппаратной платой Piasini 4.3. Это отдельная аппаратно-программная ревизия, рассчитанная на работу со своей базой протоколов версии 4.3.

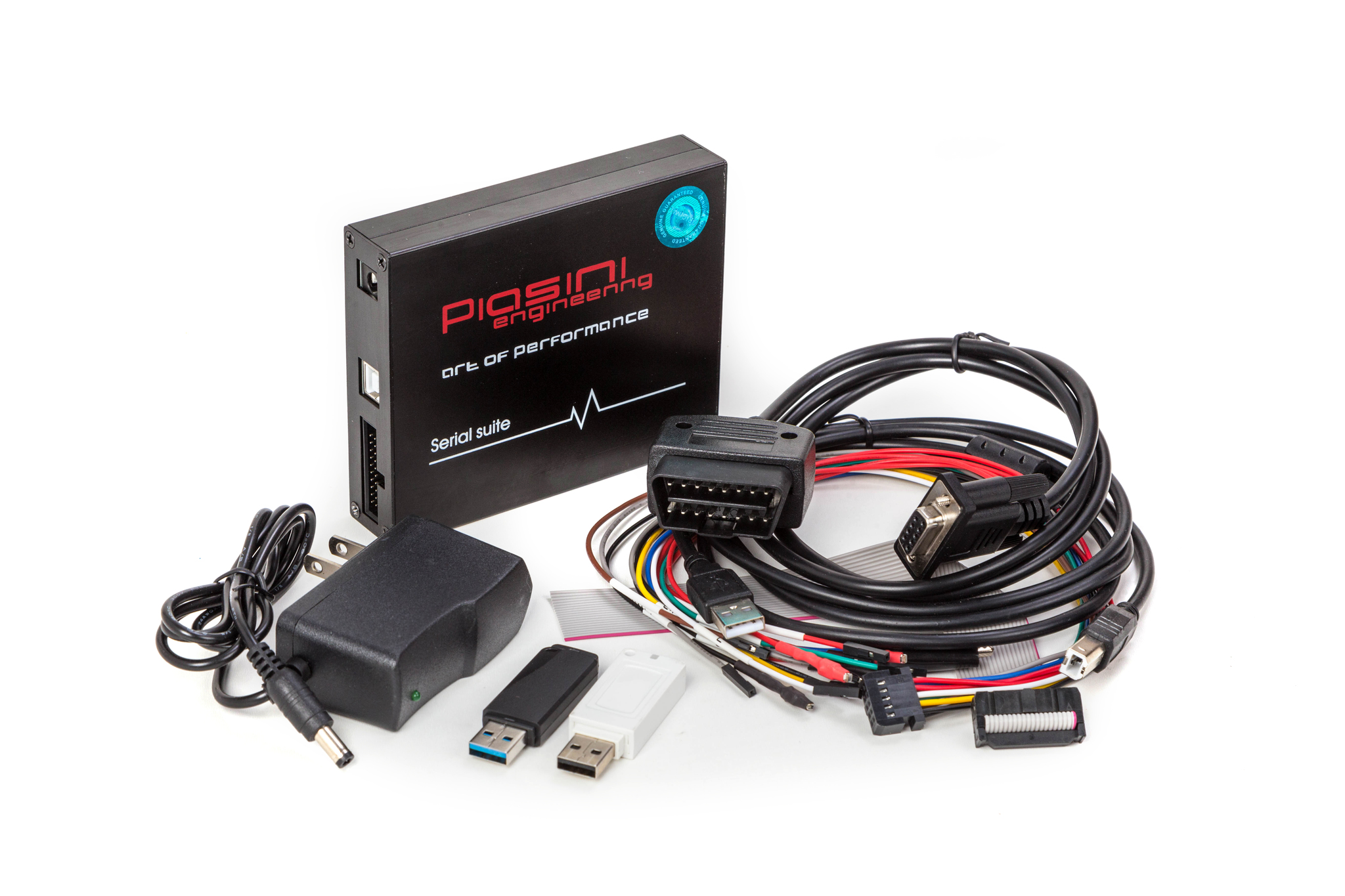

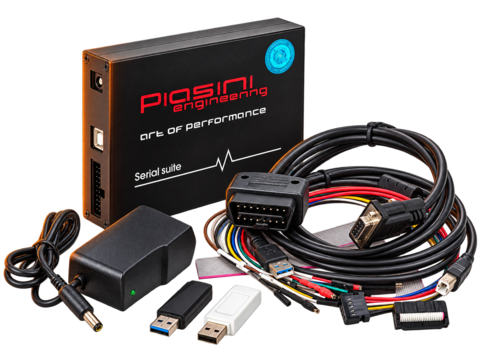

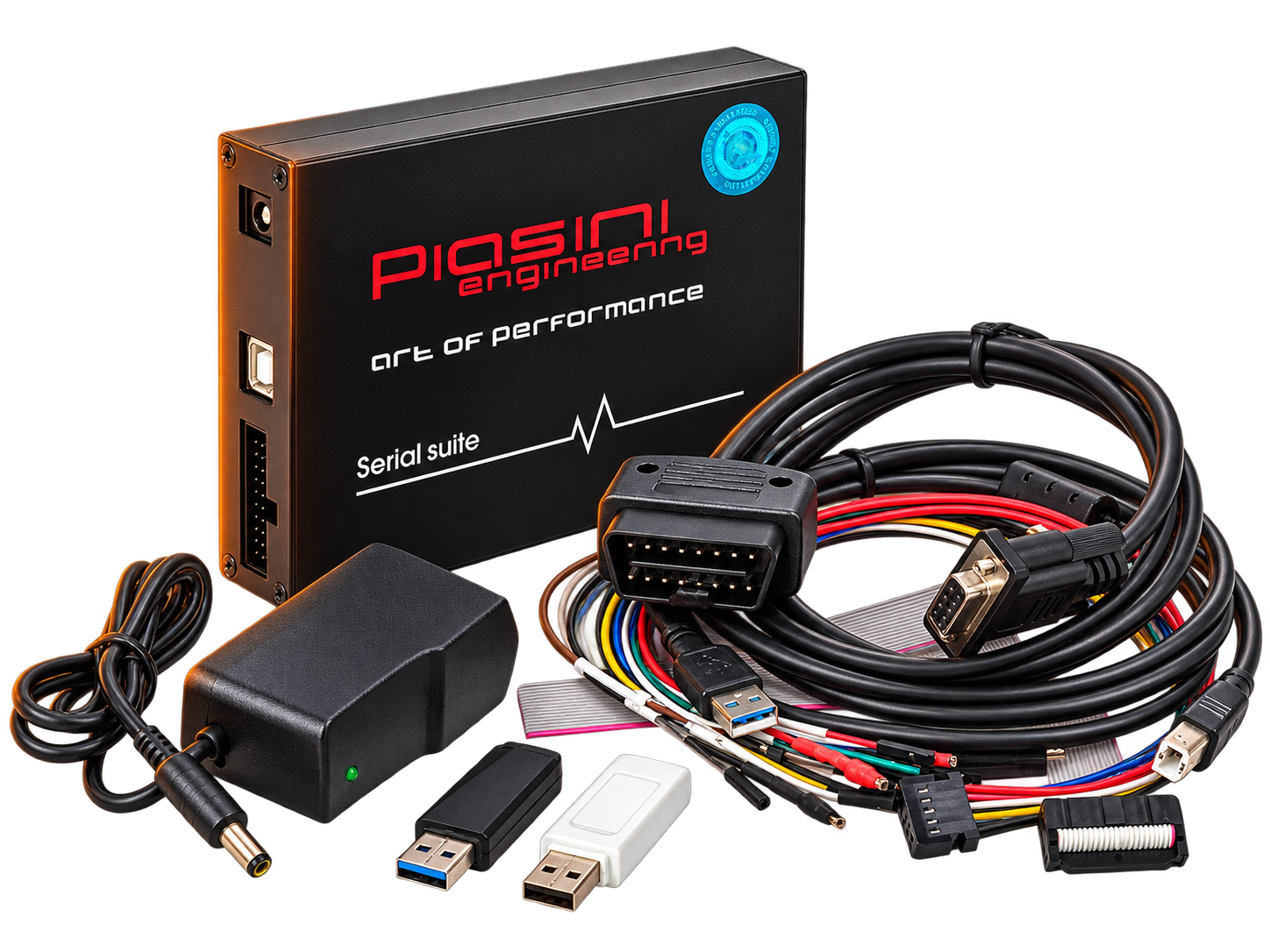

Комплектация

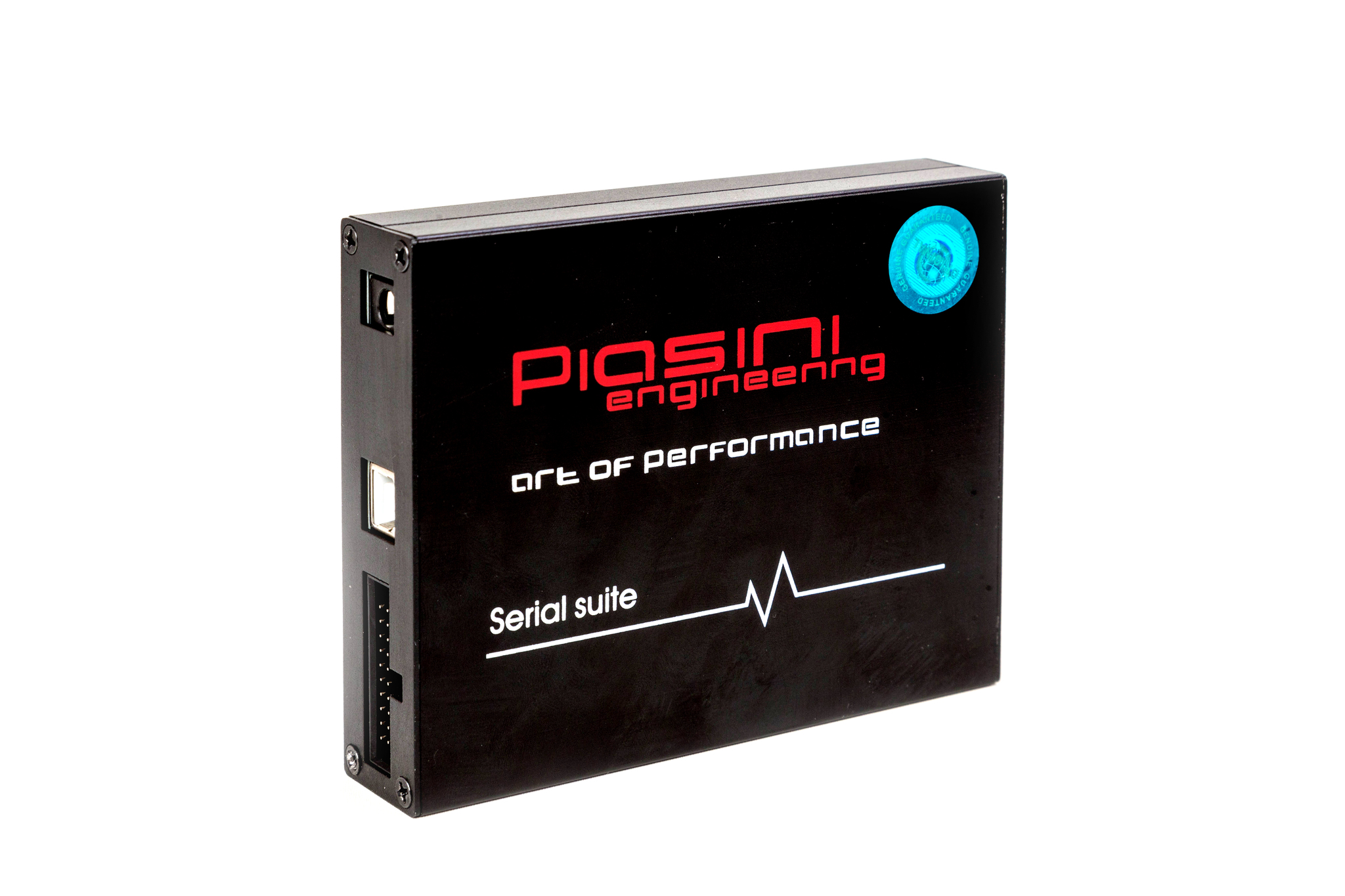

- базовый блок Piasini 4.3 Master;

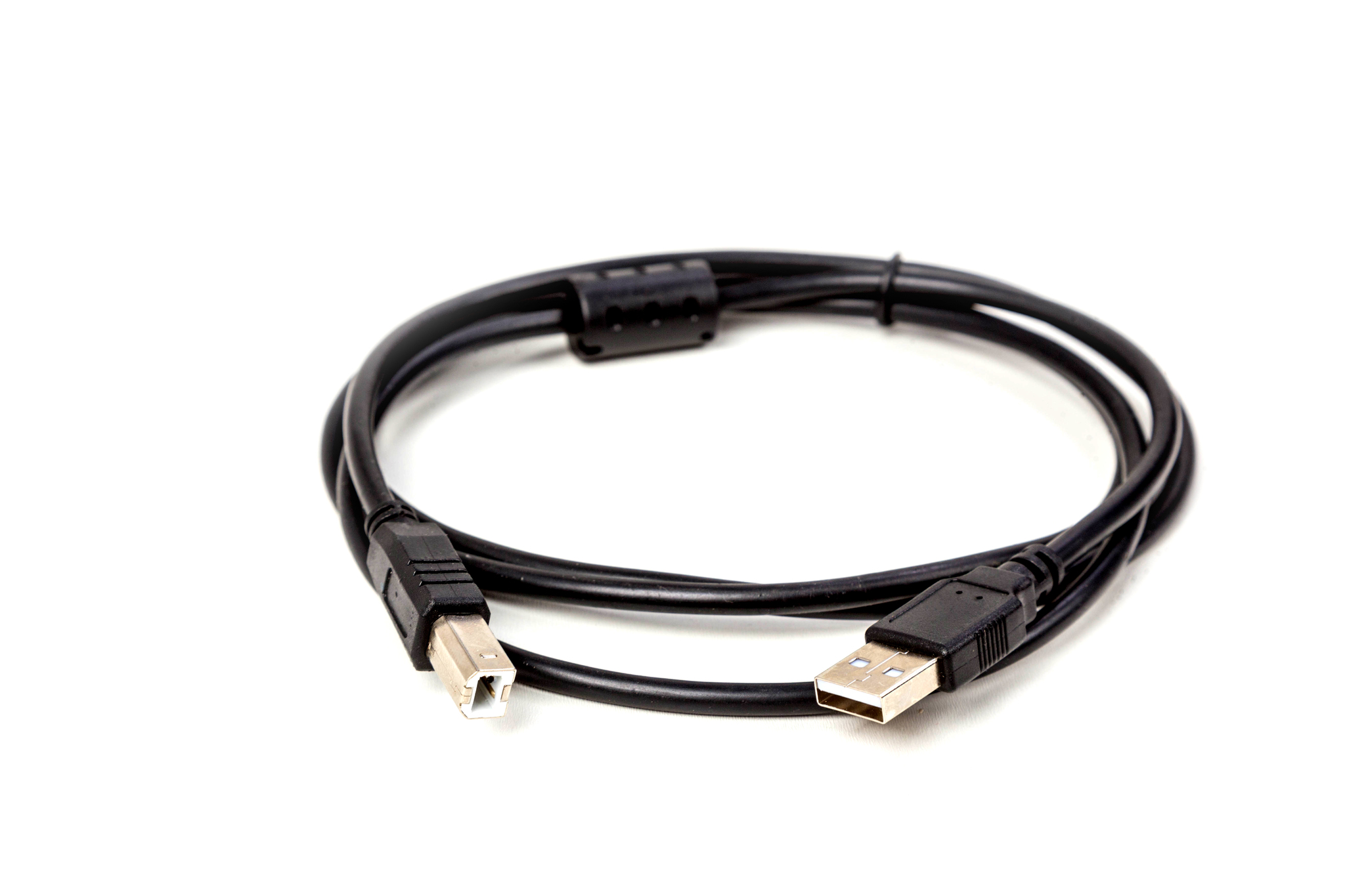

- USB-кабель;

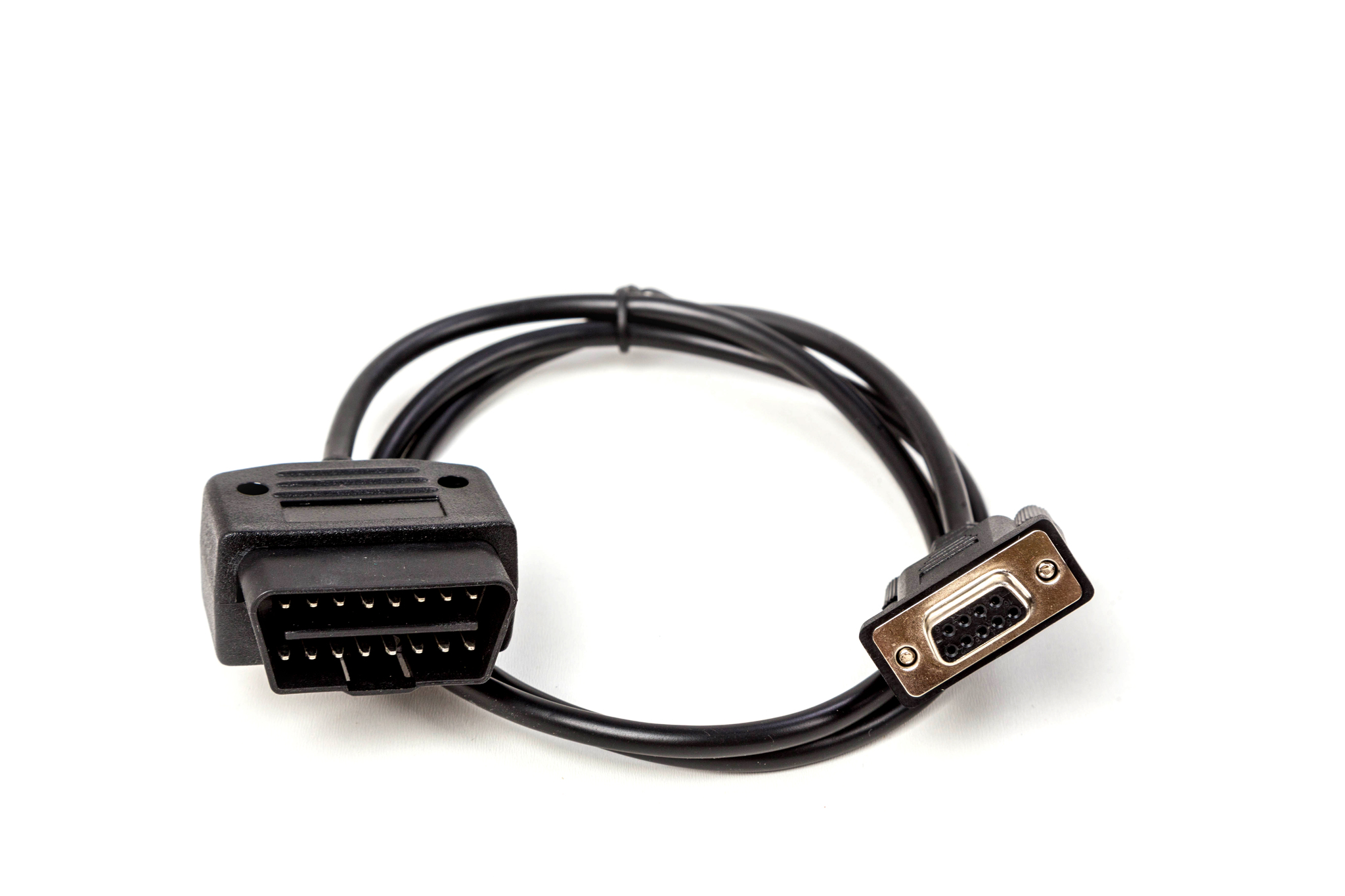

- кабель OBD-II;

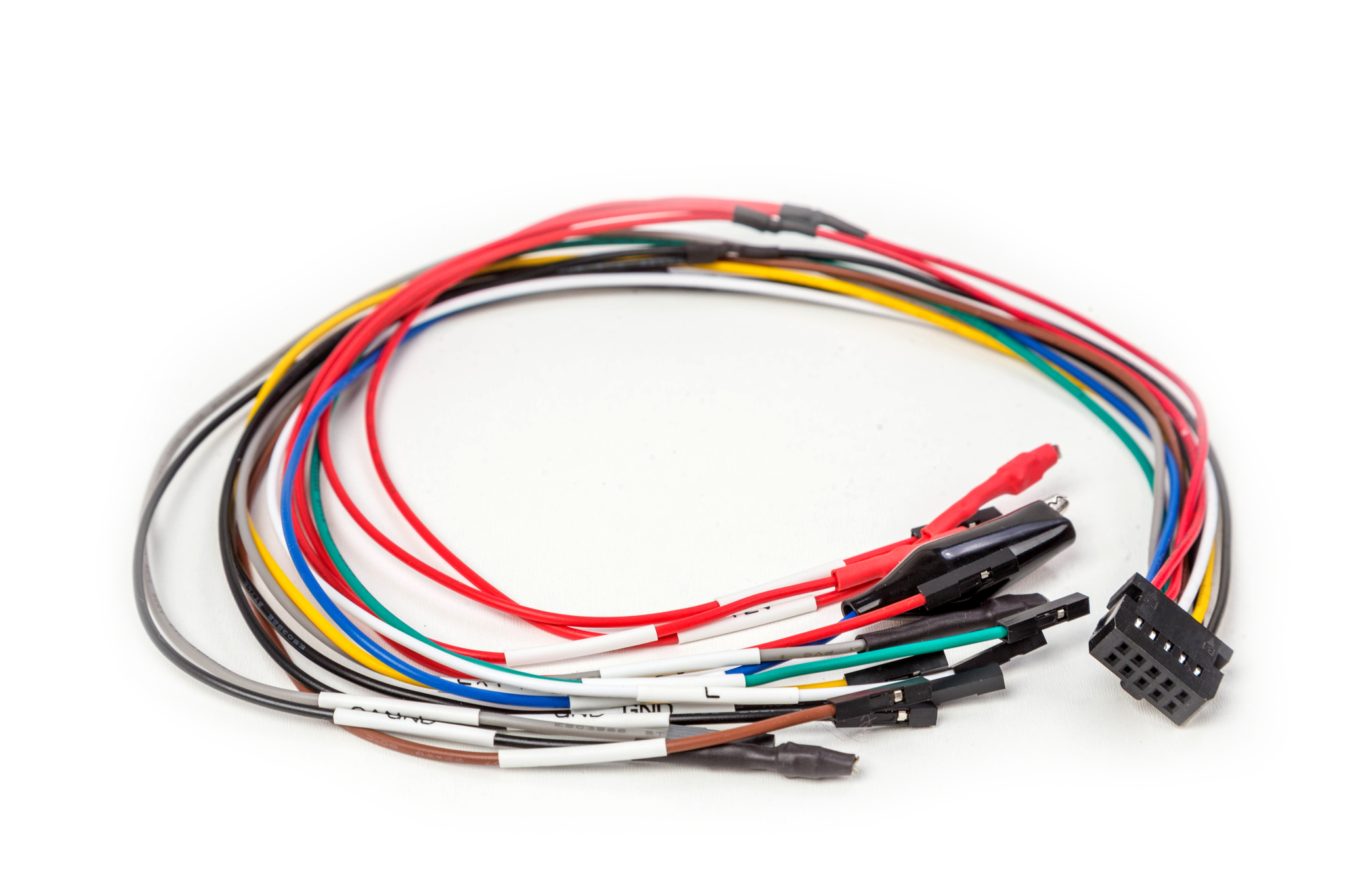

- универсальные кабели для подключения к ECU;
- адаптер питания;
- USB-ключ защиты программного обеспечения.
Что важно учитывать при работе
- перед записью сохраняйте исходный дамп ECU;
- используйте стабильное питание блока и компьютера;
- не отключайте питание или USB во время операции записи;
- выбирайте в программе точный тип ECU и соответствующий протокол;
- при прямом подключении используйте схему именно для выбранного блока;
- функции OBD, checksum, EEPROM и клонирования доступны только там, где они реализованы конкретным протоколом.
Статус версии 4.3
Piasini 4.3 относится к отдельному поколению Serial Suite и работает со своей программной базой. Современная линейка Serial Suite Master развивается отдельно, поэтому новые плагины и функции актуальных устройств нельзя автоматически считать доступными в версии 4.3.
Piasini 4.3 Master подходит для стендовой и OBD-работы с поддерживаемыми ECU, особенно с блоками Denso, Hitachi, Mitsubishi и рядом систем на процессорах Renesas, ST10, C16x, M32R и MPC5XX. Основная ценность комплекта — прямой доступ к памяти ECU, работа с бинарными файлами и несколько способов подключения к блоку.
Piasini 4.3 Master — программатор для ECU с OBD- и прямыми способами подключения, ориентированный на работу с поддерживаемыми блоками и процессорами своей базы версии 4.3.
