Главная/Каталог/Программатор ARM J-Link

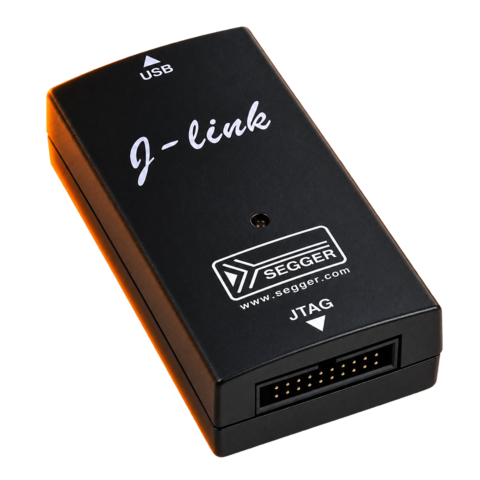

Программатор ARM J-Link

ARM · JTAG · DEBUG / PROGRAMMING

ARM
J-LINK

ВНУТРИСХЕМНАЯ ОТЛАДКА И ПРОГРАММИРОВАНИЕ

Интерфейс семейства J-Link для работы с совместимыми ARM/Cortex-микроконтроллерами: программирование памяти, внутрисхемная отладка и подключение к целевой плате через отладочный интерфейс. Основной подтверждённый для этой позиции сценарий — JTAG.

Есть в наличии
3 900 ₽

Вопросы по товару

MAX Telegram

По вопросам комплектации, аппаратной ревизии, подключения, оплаты и доставки — напишите удобным способом.

ARM / Cortex
JTAG
Debug
Flash Programming

Embedded Programmer / Debugger

Для ARM-микроконтроллеров и электронных плат

J-Link используется для внутрисхемной отладки и программирования совместимых микроконтроллеров архитектуры ARM/Cortex. Это инструмент для работы непосредственно с микроконтроллером и отладочным интерфейсом платы.

Programming

Запись Flash-памяти поддерживаемого микроконтроллера через отладочный интерфейс и совместимое программное обеспечение.

Debug

Внутрисхемная отладка программы: запуск, остановка, пошаговое выполнение и контроль состояния там, где это поддерживает MCU и используемая IDE.

Board Level

Подключение к отладочным платам и электронным модулям при наличии корректной распиновки JTAG и допустимых уровней сигналов.

Это не самостоятельный автомобильный флешер. J-Link работает с микроконтроллером через его отладочный интерфейс. Возможность работы с конкретным электронным блоком определяется установленным MCU, распиновкой платы, защитой памяти и программными инструментами.

Typical Workflow

ПК → J-Link → целевая плата

1. Подключение к ПК

Программатор соединяется с компьютером по USB и работает через драйверы/ПО J-Link или поддержку в IDE.

2. Подключение к Target

Отладочный разъём программатора подключается к соответствующим линиям целевой платы. Для JTAG важны корректные TCK, TMS, TDI, TDO, RESET, GND и reference voltage согласно схеме.

3. Выбор MCU

В программном обеспечении выбирается поддерживаемый микроконтроллер либо ядро и параметры соединения.

4. Отладка или запись

После установления связи выполняется программирование или отладка в пределах возможностей микроконтроллера и выбранного инструмента.

Target Interface

JTAG — базовый сценарий этой позиции

JTAG
USB → PC
In-Circuit Debug
Flash Programming

У разных аппаратных ревизий J-Link набор интерфейсов отличается. Для этой позиции конкретная ревизия отдельно не указана, поэтому SWD/SWO не заявляются как гарантированная функция каждого экземпляра.

ARM Architecture

ARM7 / ARM9 / ARM11 / Cortex — в зависимости от ревизии

Семейство J-Link выпускается в разных аппаратных версиях. Поддержка ARM7, ARM9, ARM11 и различных Cortex-A/M/R зависит от конкретной ревизии программатора, firmware и версии программного обеспечения.

Классические ARM

ARM7, ARM9 и ARM11 встречаются в списках поддержки старших аппаратных ревизий J-Link.

Cortex

Поддержка Cortex-M, Cortex-A и Cortex-R зависит от аппаратной ревизии, firmware и версии программного обеспечения J-Link.

Важно по ревизии: частные характеристики V8, V9 или OBS не следует автоматически переносить на устройство без подтверждённой маркировки конкретной версии.

Software / IDE

J-Link software и совместимые среды разработки

Для работы требуется программное обеспечение на компьютере. J-Link используется с фирменными утилитами и поддерживаемыми средами разработки, включая IAR EWARM и Keil.

J-Link Tools

Драйвер и утилиты обеспечивают связь с программатором, выбор целевого устройства и операции с памятью.

IDE

При отладке J-Link используется как аппаратный debug-интерфейс из поддерживаемой среды разработки.

Hardware Revision

Почему версия устройства имеет значение

J-Link V8, V9, OBS и другие варианты отличаются набором интерфейсов, поддерживаемыми ядрами, скоростью и электрическими характеристиками. Поэтому характеристики одной версии нельзя автоматически переносить на другую.

V8 / V9 / OBS

Разные версии J-Link отличаются аппаратной частью и возможностями. Эта позиция представлена как ARM J-Link без привязки к одной конкретной ревизии.

Практический смысл

Перед подключением ориентируйтесь на маркировку конкретного устройства, распиновку разъёма и требования целевой платы к уровню reference voltage.

Видео

Видео по ARM J-Link

Видео из медиа-галереи выводятся автоматически. Видеоматериалы, ранее добавленные в описание, также сохраняются.

Подробное описание

Программатор ARM J-Link

  • Описание
  • Отзывы (0)

ARM J-Link — программатор и аппаратный отладочный интерфейс семейства J-Link для работы с совместимыми микроконтроллерами архитектуры ARM/Cortex.

Фотографии из галереи

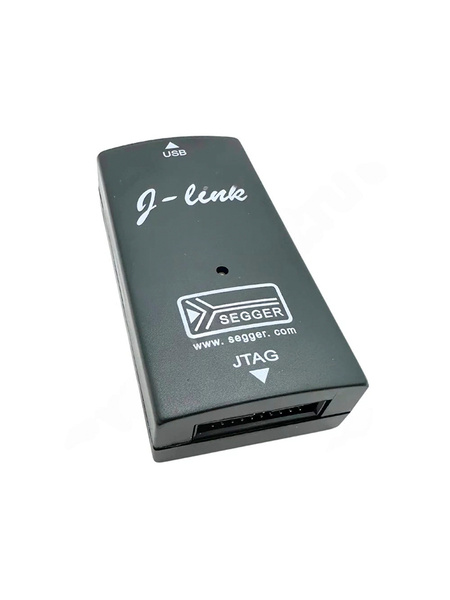

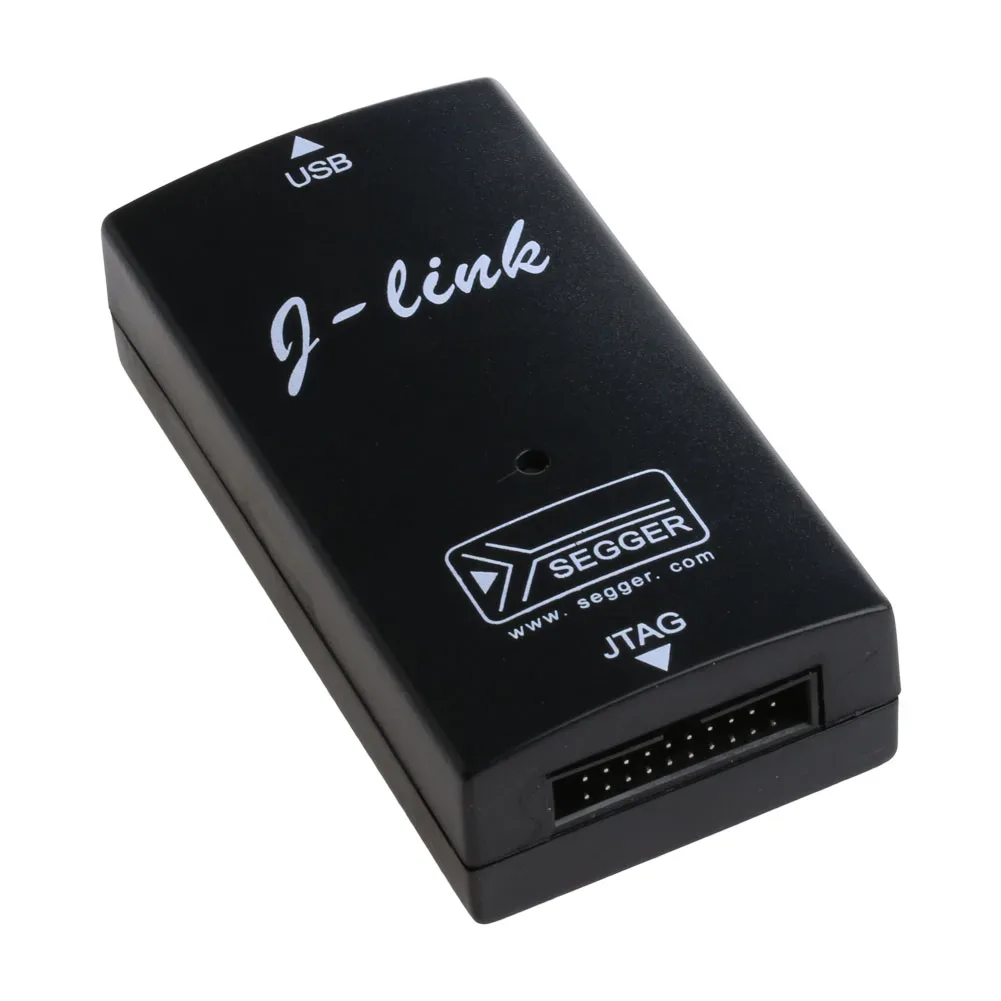

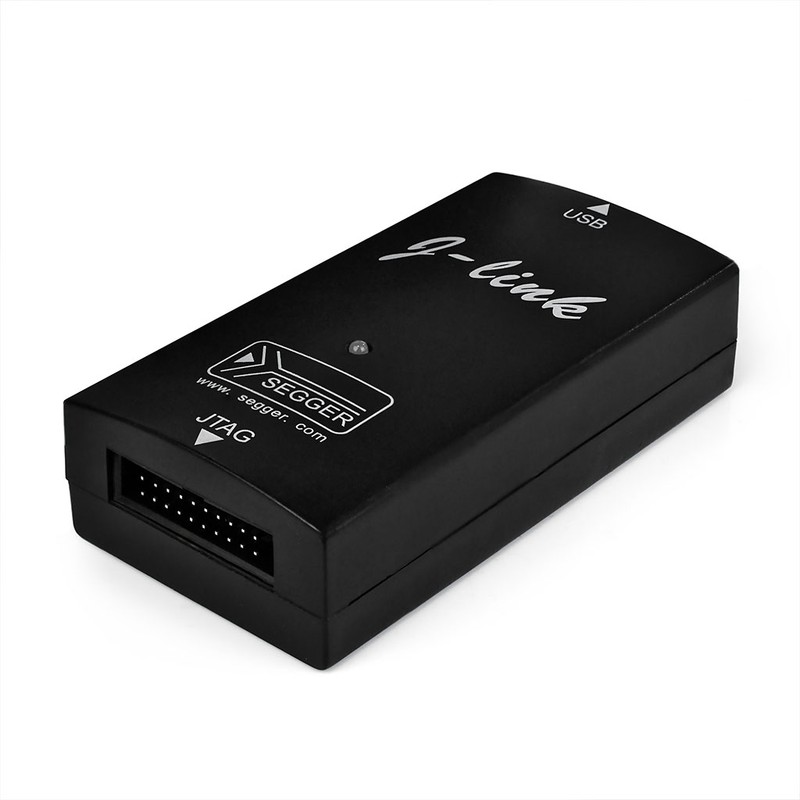

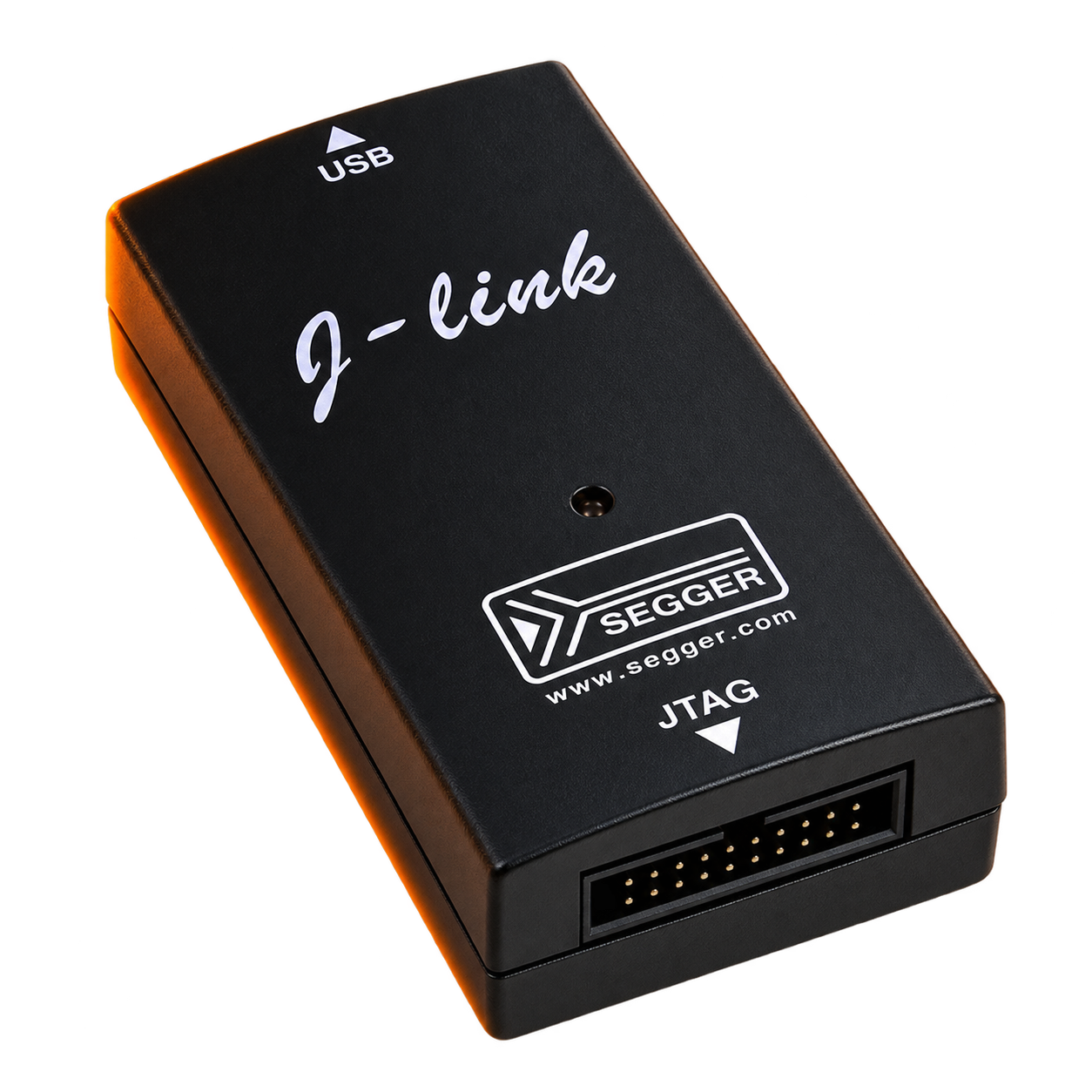

Программатор ARM J-Link — изображение 1

Назначение

J-Link применяется для программирования и отладки микроконтроллеров непосредственно на электронной плате. Он соединяет компьютер с debug-интерфейсом целевого MCU и используется совместно с драйверами, утилитами или IDE.

Основные задачи

  • внутрисхемное программирование Flash-памяти поддерживаемых микроконтроллеров;
  • отладка встроенного программного обеспечения;
  • запуск, остановка и пошаговое выполнение программы при поддержке MCU и IDE;
  • работа с отладочными и пользовательскими электронными платами;
  • сервисные задачи в электронике, когда на плате доступен поддерживаемый отладочный интерфейс.

Подключение

Базовый сценарий данной позиции — подключение через JTAG. Для работы требуется правильная распиновка целевой платы, общий GND, корректный reference voltage и соответствие электрических уровней требованиям конкретного микроконтроллера.

ARM и Cortex

В семейство J-Link входят устройства с поддержкой ARM7, ARM9, ARM11 и различных ядер Cortex. Конкретный список поддерживаемых ядер определяется аппаратной ревизией J-Link, firmware и версией установленного программного обеспечения.

Аппаратные различия между ревизиями

J-Link V8, V9, OBS и другие версии различаются интерфейсами, скоростью и электрическими характеристиками. Поскольку эта позиция представлена как ARM J-Link без отдельного обозначения ревизии, частные параметры конкретной версии не следует считать универсальными для каждого экземпляра.

Программное обеспечение

Для работы требуется программная часть J-Link и/или поддерживаемая среда разработки. Среди распространённых вариантов — IAR EWARM и Keil. Возможность работы конкретной версии IDE зависит от драйверов, firmware программатора и поддержки выбранного MCU.

Использование в автомобильной электронике

J-Link может применяться при ремонте или исследовании автомобильных электронных модулей, если на плате установлен совместимый ARM/Cortex-микроконтроллер и доступен его debug-интерфейс. При этом J-Link сам по себе не предоставляет OBD-протоколы, готовую базу автомобилей или функции обычного автомобильного ECU-флешера.

Перед подключением

  • определите маркировку микроконтроллера и его допустимые уровни сигналов;
  • найдите корректную распиновку JTAG/debug-разъёма платы;
  • проверьте наличие и уровень reference voltage;
  • не подавайте питание на целевую плату через неизвестные контакты;
  • используйте резервную копию данных там, где выполняется запись памяти.
ARM J-Link — инструмент для прямой работы с микроконтроллером через отладочный интерфейс. Фактические функции зависят от аппаратной ревизии программатора, конкретного MCU и используемого ПО.
