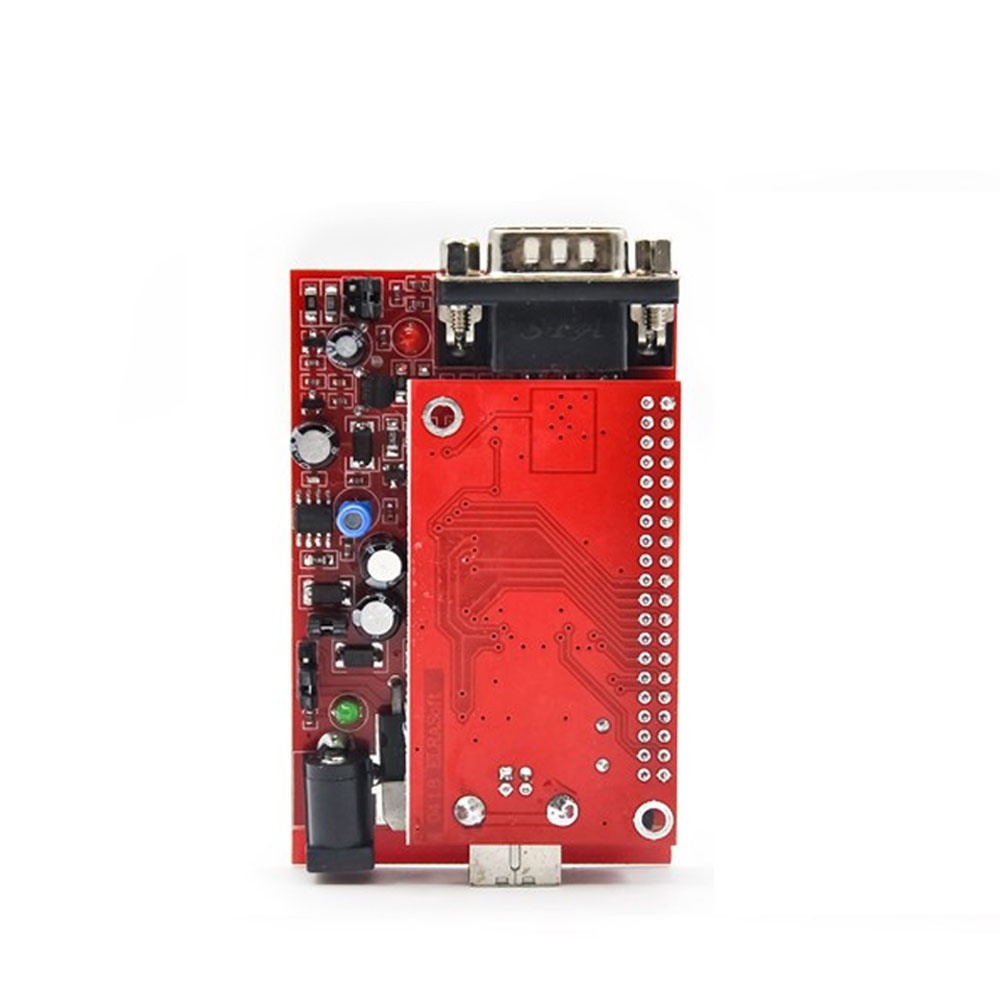

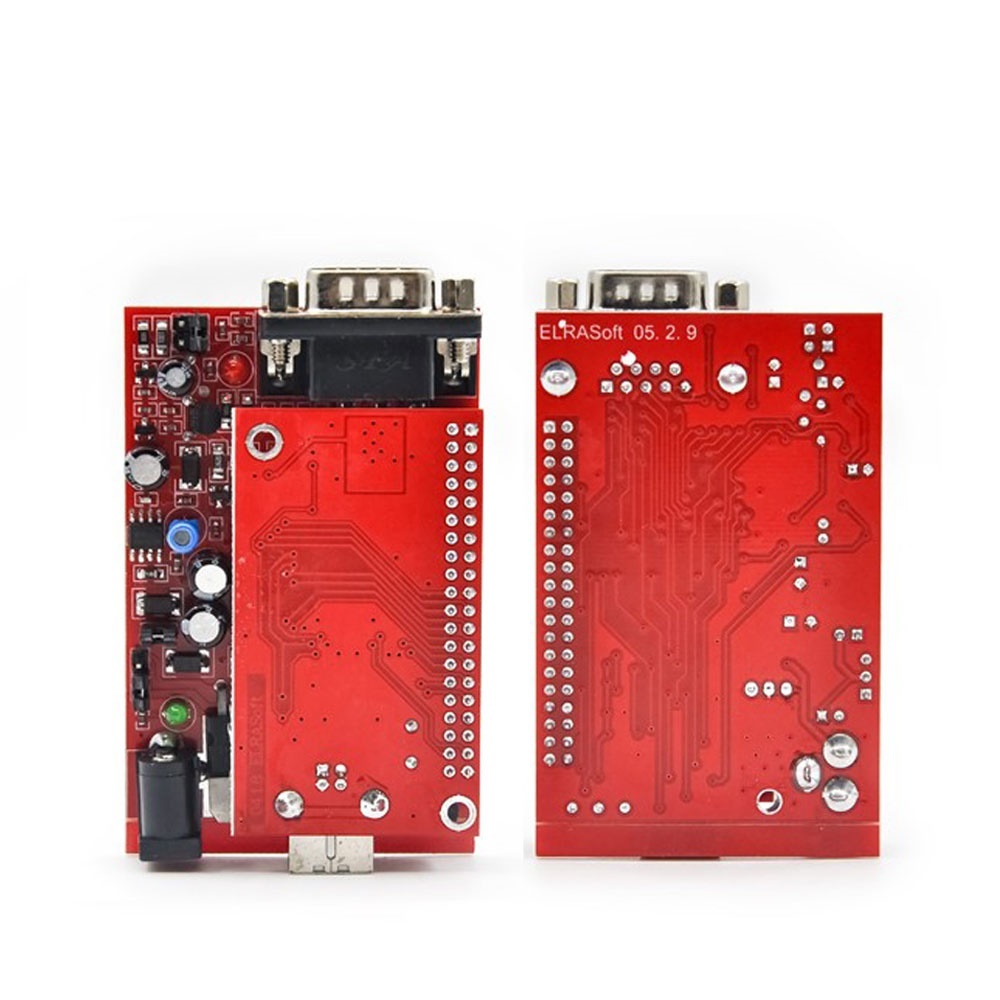

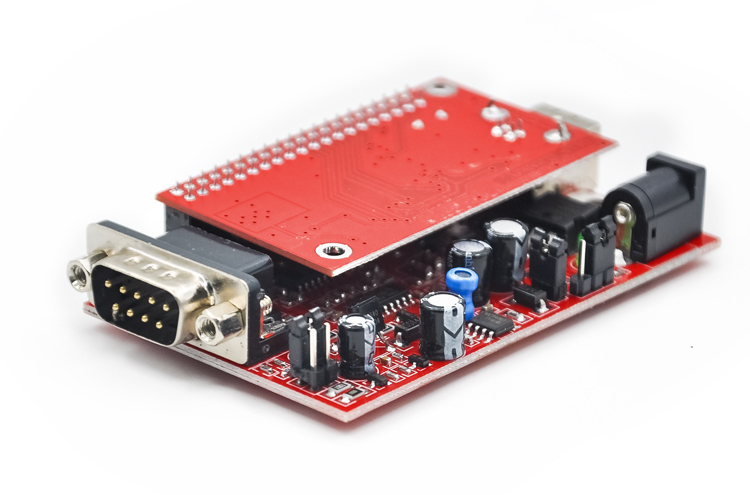

Программатор UPA-USB Programmer v.1.3

В поставляемом комплекте имеется базовая информация по основным аспектам использования прибора. UPA USB так же поддерживает контроль напряжения на выводах, что позволяет понять, правильно ли выполнено подключение и необходимо ли поднять одну из ножек микросхемы.

Технические характеристики UPA-USB 1.3:

совместим с USB 2.0 и 1.1;
имеет 6 входов/выходов общего назначения с защитой по току и напряжению (12V/10mA);
имеет один программно контролируемый 8-13V/1mA выход по питанию;
поддерживает программирование регистра конфигурации Motorola HC11;
поддерживает работу с питанием микросхем 3.3V и 5V;
в подавляющем большинстве случаев не требуется внешний ИП;
поддерживает функцию самотестирования;
имеет один 3.3/5V выход по питанию 150mA, с защитой по току;

поддерживает возможность использования с адаптером для снятия защиты с BDM.

Что нового в Upa Usb Programmer v1.3:

Добавлена MC9S12HY64/HA32;
Добавлена поддержка серий flash памяти: A25L512/010/020/040/080/016/032,
SST25VF512A/010A/020B/040B/080B/016B/032B, S25FL004A/008A/016A/032A/064A;
Добавленa 24C1024, 24C1025;
Добавлена возможность массового удаления данных памяти для 16F913-7/946, 12F629/675;
Добавлена функция GetPage;
Добавлена функция AutoBaudRateDevice (только HC08 процессоры);
Добавлена функция GetProgrammerFrameChildCtrl( AChildCtrlName: string): TControl;
Добавлена функция EnablePicMemoryAreas (AProgram,, AConfig, ACalibration, AEEPROM: Boolean);
Исправлена ошибка в функции ProgramDevice, ReadDevice, исправлена ошибка с SetHC08SecurityBytes(SecBytes: строка);
Исправлена ошибка чтения 68hc11 , если частота не установлена на значение Auto;
Обновлены файлы примеров;
Программное обеспечение имеет цифровую подпись;
USB драйвер upausb.sys имеет электронную цифровою подпись, и может быть использован с 64-битной Windows XP/Vista/7;

Программатор UPA-USB поддерживает следующие микросхемы:
STMicroelectronics ST62*:
ST6240, ST6245, ST6249
NSC CR16*:
CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
Motorola HC05*:
MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3*, MC68HC05X16, MC68HC05X32
Motorola HC08*:
MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
Motorola HC11*:
MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8
Motorola HC12*:
MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A
Motorola HCS12*:
MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
Freescale (Motorola) HCS12X*:
MC9S12XD64, MC9S12XD128, MC9S12XDG128, MC9S12XDP384, MC9S12XDP512, MC9S12XHZ256, MC9S12XHZ512
Atmel 8051 Architecture:
AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel AVR 8-Bit Risk:
AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313, ATmega8515, ATmega8535
Microchip PIC12:
PIC12F508, PIC12F509, PIC12F629, PIC12F675
Microchip PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)
EEPROMs I2C:
24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01
EEPROMs Microwire:
7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROMs SPI:
M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
EEPROMs Miscellaneous:
CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102, 77005, 77007, BR9010, BR9020, BR9040, CAT64LC10, CAT64LC20, CAT64LC40, S-29190A, S-29290A ,S-29390A
EEPROM Only
NEC ..uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912 TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

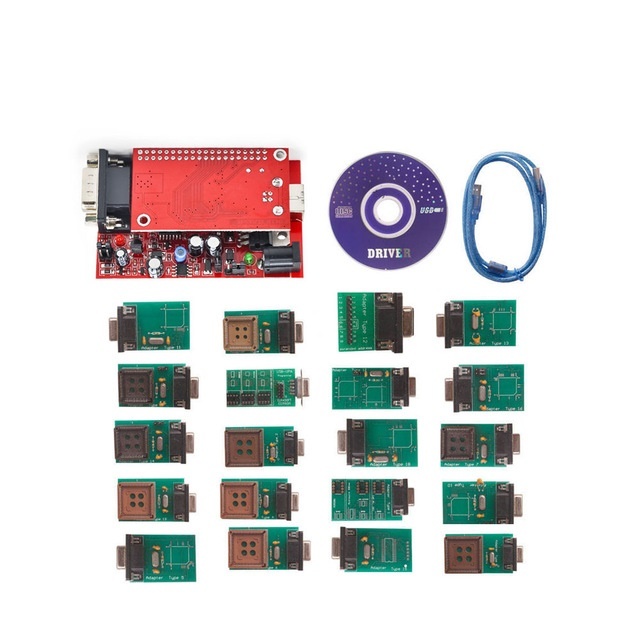

Комплект поставки:

Программатор UPA-USB Serial Programmer v1.3
Диск с программным обеспечением
USB кабель
21 адаптер:
5pin кабель;
адаптер Per eprom I2C,SPI, Microware e M35080;
адаптер Motorola MC68HC11P2+MC68HC11PH8-PLCC84;
адаптер Motorola MC68HC08AS-PLCC52;
адаптер Motorola MC68HC11KA2/4+MC68HC11KS-PLCC68;
адаптер Motorola MC68HC(9)08-QFP64;
адаптер Motorola MC68HC11F1-PLCC68;
адаптер Motorola MC68HC05H12-PLCC52;
адаптер Motorola MC68HC11K-PLCC84;
адаптер Motorola MC68HC11A8/E1/E9/E20+MC68HC11EA9-PLCC52;
адаптер Motorola MC68HC11KA2/4+MC68HC11PA8-QFP64;
адаптер Motorola MC68HC11K-QFP80;
адаптер Extended address;
адаптер Motorola MC68HC11A8/E1/E9/E20-QFP64;
адаптер Motorola MC68HC05B4/B6/B8/B16/B32+MC68HC705B16/B32-PLCC52;
адаптер Motorola MC68HC(7)05E6-SOIC28;
адаптер Motorola MC68HC05B4/B6/B8/B16/B32+MC68HC(7)05X16/X32-QFP64;
адаптер Motorola MC68HC(9)12B32-MC68HC(9)12D60(A)-QFP80;
адаптер Motorola MC68HC11F1-QFP80;
адаптер Motorola MC68HC11L6-PLCC68.
