АВТОАС-ЭКСПРЕСС 2М

Артикул:
Есть в наличии
22 950 ₽
добавить к сравнению перейти к сравнению
Быстрый заказ
  • Описание
  • Отзывы (1)

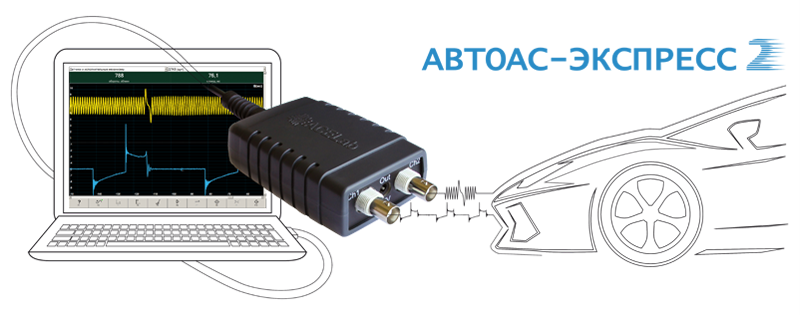

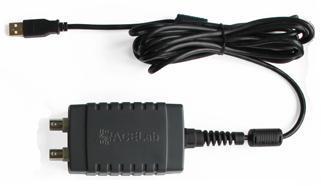

Двухканальная USB-приставка (мотор-тестер)

"АВТОАС-ЭКСПРЕСС 2М" - двухканальная USB-приставка (мотор-тестер) предназначена для оперативной диагностики систем зажигания всех типов, датчиков и исполнительных механизмов системы управления двигателем, а также для экспресс-оценки состояния механики ДВС.

Новая USB-приставка "АВТОАС-ЭКСПРЕСС 2М" является развитием серии популярных приборов "АВТОАС-ЭКСПРЕСС", отличающихся надежностью, высокой помехоустойчивостью и исключительной простотой использования.





Работа с "АВТОАС-ЭКСПРЕСС 2М" максимально автоматизирована, что позволяет сосредоточиться на поиске неисправности автомобиля, а не тратить время на сложное подключение и управление программой, как в случае использования многоканальных мотор-тестеров или специализированных автомобильных осциллографов. "АВТОАС-ЭКСПРЕСС 2М" не требует настройки, обеспечивает автоматическую синхронизацию сигналов, позволяет сохранять снятые сигналы для последующего просмотра.

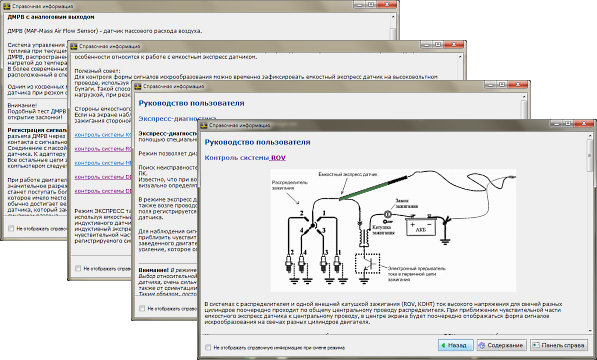

Программа USB-приставки "АВТОАС-ЭКСПРЕСС 2М" содержит справочную информацию с примерами сигналов и инструкциями по подключению и проведению диагностики.







Работа "АВТОАС-ЭКСПРЕСС", примеры использования.





USB-приставка "АВТОАС-ЭКСПРЕСС 2М" предназначена для использования на станциях технического обслуживания, в автохозяйствах, владельцами автомобилей.

"АВТОАС-ЭКСПРЕСС 2М" может использоваться с ноутбуком, планшетом или настольным компьютером под управлением ОС Windows XP / Vista / 7 / 8 / 10.



Диагностика при помощи бесконтактных экспресс-датчиков



"АВТОАС-ЭКСПРЕСС 2М" позволяет быстро, просто и достоверно оценить состояние компонентов системы зажигания (катушек зажигания, высоковольтных проводов, свечей зажигания), проверить сигналы управления форсунками, РХХ, исправность выпрямительного моста генератора.

Для съема сигналов используются штатные емкостный и индуктивный экспресс-датчики.

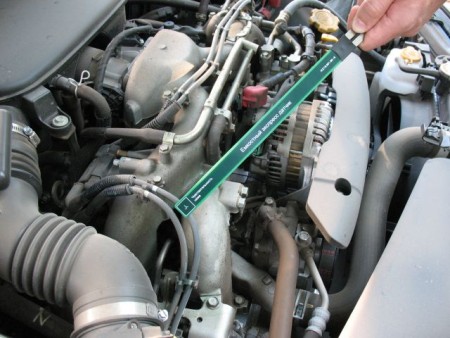

Съем сигнала вторичной цепи зажигания автомобиля Subaru
с помощью емкостного экспресс-датчика

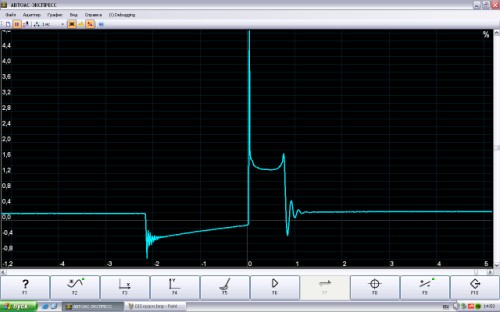

Cигнал вторичной цепи зажигания

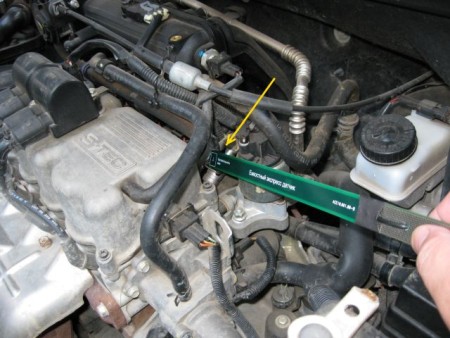

Контроль длительности импульсов впрыска форсунки
с помощью емкостного экспресс-датчика

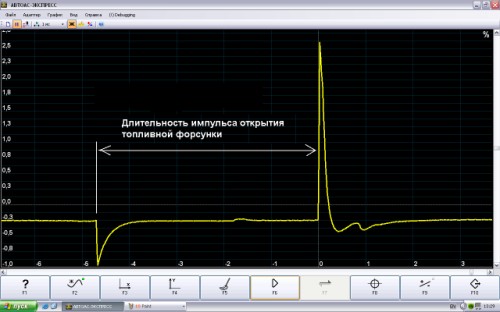

Сигнал импульса впрыска форсунки

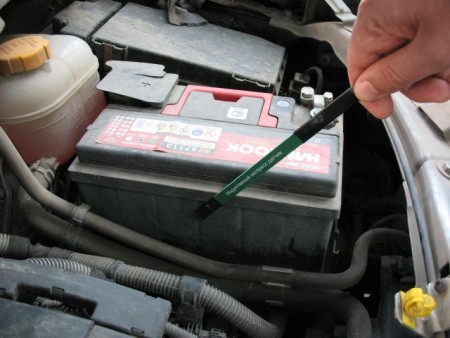

Проверка исправности выпрямительных диодов генератора
с помощью индуктивного экспресс-датчика

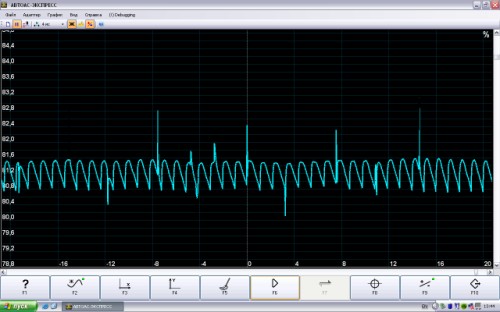

 Сигнал диодов генератора



Диагностика при помощи щупов-делителей напряжения



В "АВТОАС-ЭКСПРЕСС 2М" используются 2 штатных щупа-делителя напряжения, при помощи которых контролируются сигналы: управления форсунками, первичной цепи зажигания, ДПКВ, ДПРВ, ДМРВ (MAF), ДАД (MAP), дроссельной заслонки (ДПДЗ), датчиков кислорода, датчиков с частотным выходом, регулятора холостого хода, сигналы ШИМ.

Для работы с датчиками и исполнительными механизмами в программе "АВТОАС-ЭКСПРЕСС" реализованы различные специальные режимы с настройками под конкретные сигналы.

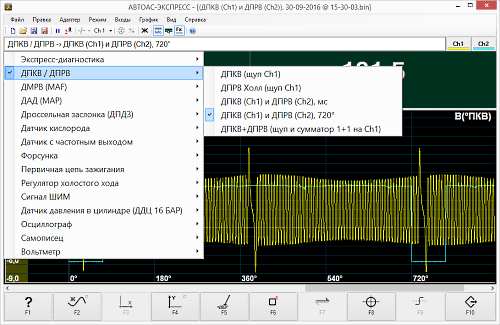

Выбор режима в программе "АВТОАС-ЭКСПРЕСС"

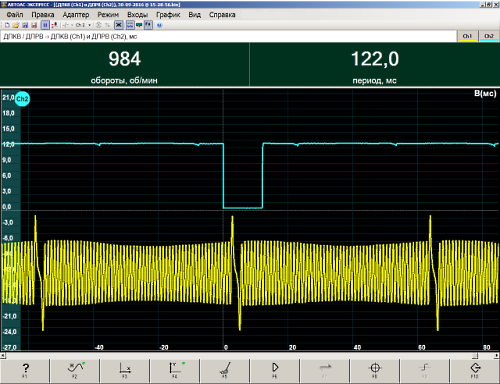

ДПКВ и ДПРВ

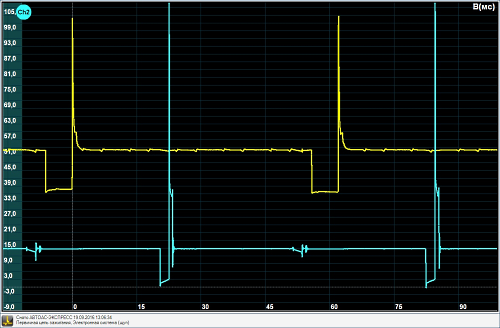

Сигнал управления форсункой и первичная цепь зажигания

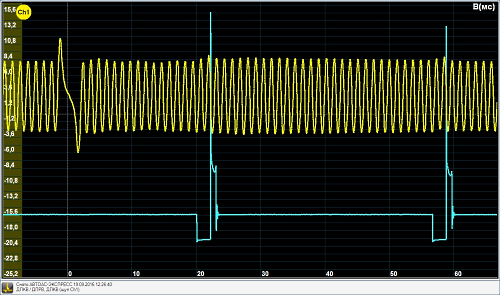

ДПКВ и первичная цепь зажигания

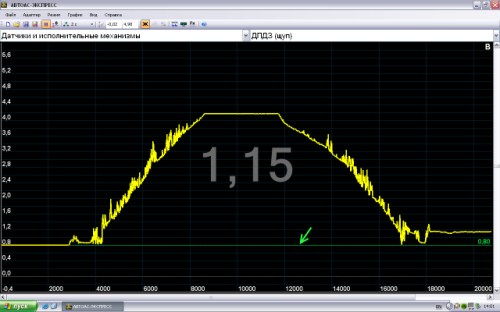

Датчик положения дроссельной заслонки (ДПДЗ)



Сигнал ДМРВ при резком открытии дросселя

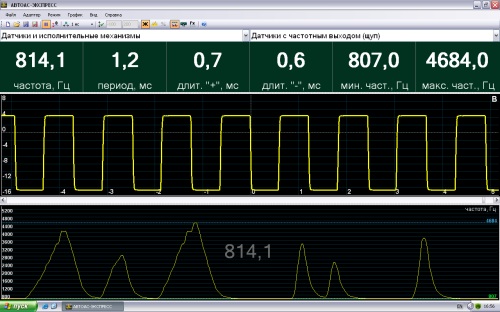

Датчик с частотным выходом

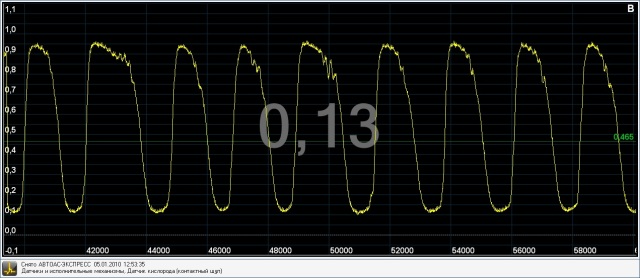

Датчик кислорода

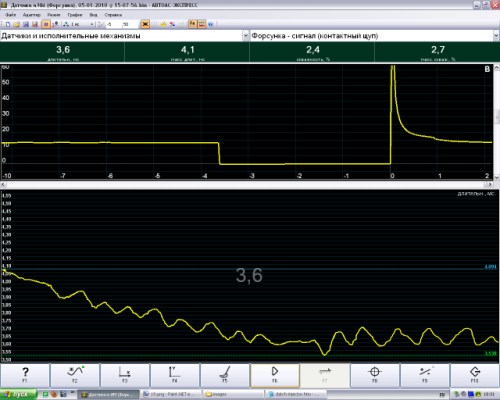

Сигнал управления форсункой.
Внизу график изменения длительности сигнала управления форсункой.

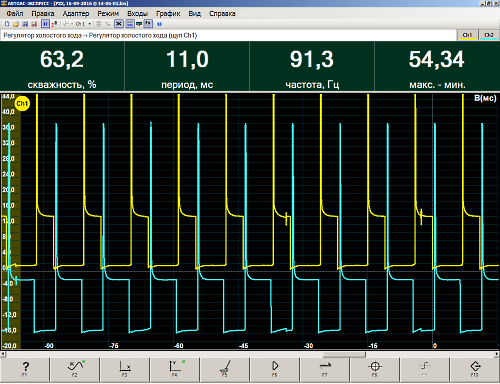

Сигналы управления "моментным" РХХ

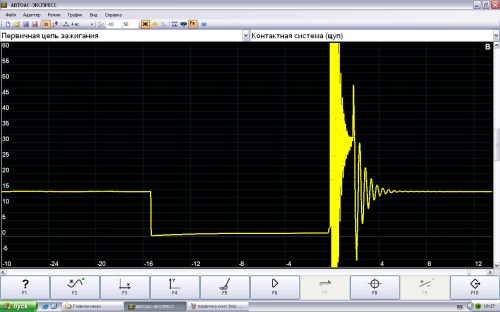

Первичная цепь контактной системы зажигания

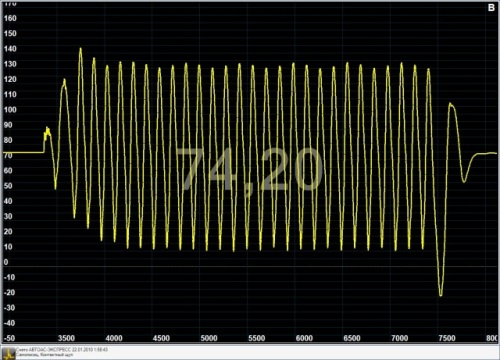

Режим "Самописец".

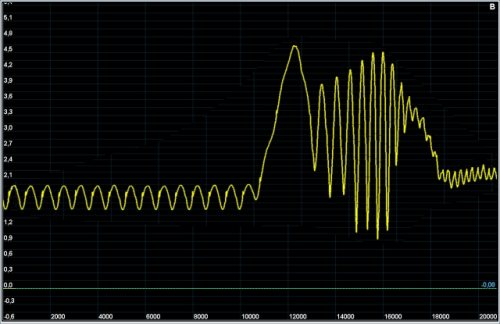

Пример записи сигнала "Тульского" пьезо-датчика в режиме стартерной прокрутки двигателя.
"АВТОАС-ЭКСПРЕСС 2М" не требует дополнительного усиления сигнала.

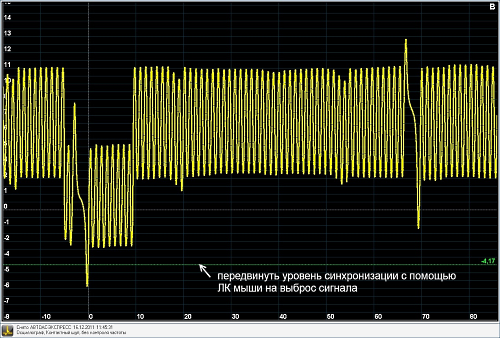

Контроль сигнала ДПКВ + ДПРВ, снятого с помощью кабеля "Сумматор сигналов 1+1"

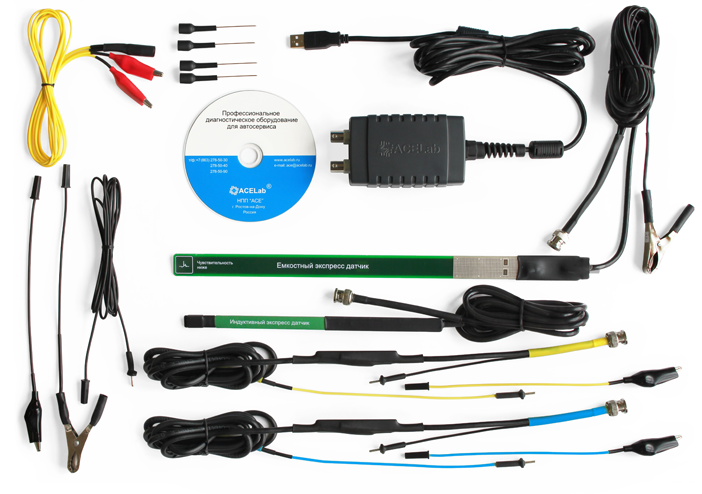

Комплект поставки компьютерной USB-приставки "АВТОАС-ЭКСПРЕСС 2М"





  • Двухканальная USB-приставка "АВТОАС-ЭКСПРЕСС 2М" – 1 шт.
  • Емкостный экспресс датчик – 1 шт.*
  • Индуктивный экспресс датчик – 1 шт.*
  • Щуп-делитель напряжения – 2 шт.
  • Провод заземления - 1 шт.
  • Игольчатый адаптер – 4 шт.
  • Инсталляционный CD диск – 1 шт.
  • Паспорт устройства – 1шт.
  • Гарантийный талон
  • Картонная упаковка.

* - не входят в базовый комплект поставки "АВТОАС-ЭКСПРЕСС 2М".

Дополнительно поставляются:

  • Датчик давления в цилиндре "ДДЦ 16 БАР" для контроля механической части ДВС.
  • Активный экспресс датчик зажигания для контроля сигналов зажигания и электрических сигналов в низковольтных цепях ДВС.



Требования к компьютеру/ноутбуку/планшету

Минимальные требования:

  • Процессор 1000 МГц;
  • Windows XP;
  • 1 Гбайт ОЗУ;
  • 1 Гбайт свободного места на диске (HDD/Flash);
  • Порт USB 2.0 (High speed, Type A).

Рекомендуемые требования:

  • 2-х ядерный процессор 1.6 ГГц или мощнее;
  • Windows 7 / 8 / 10;
  • ОЗУ 2 Гбайт для Windows 7 / 8 или 4 Гбайт для Windows 10;
  • 1 Гбайт свободного места на диске (HDD/Flash);
  • Порт USB 2.0 (High speed, Type A).



Поддержка пользователей

Пользователям USB-приставки «АВТОАС-ЭКСПРЕСС 2М» изготовитель предоставляет следующие услуги:

    • Технические консультации по телефонам +7 (863) 278-50-30, 278-50-40, 278-50-90 и электронной почте ace@acelab.ru по вопросам использования прибора. Техническая поддержка предоставляется после регистрации.
    • Возможность обновлять программу через интернет. Новые версии программы «АВТОАС-ЭКСПРЕСС» размещаются в разделе «Техническая поддержка».
    • Возможность получать по электронной почте оперативную информацию о выходе новых версий программы «АВТОАС-ЭКСПРЕСС», новых опций и об их возможностях. Подписка на рассылку новостей производится при регистрации.
    • Гарантийный срок эксплуатации USB-приставки «АВТОАС-ЭКСПРЕСС 2» 1 год с момента продажи. Негарантийное и послегарантийное обслуживание производится в соответствие с действующим прайс-листом.

 ВНИМАНИЕ !

Производитель проводит конкурс на самый лучший обзор прибора «АВТОАС-ЭКСПРЕСС»!

Приглашаем Вас участвовать и выйграть 20.000 руб.

Подробности у менеджера по телефону:

8 800 505 2069 (бесплатно по РФ)

+7 963 064 9000 (Мегафон)

  • Юрий 16.06.2020 00:46
    хотел давно приобрести знания в диагностке авто,недавно приобрел АВТОАС-ЭКСПРЕСС М,но не хватает денег на двухканальник ,прибором очень доволен ,есть пробелы в чтении осцилограмм ДПКВ,генератора,а так же по времени срабатывания исполнительных механизмов ,хотелось бы видеть в подсказках эталонные осцилограммы разных производителей или доступ к библиотеке производителя
    Оценка:

    Здравствуйте, Юрий! Спасибо за отзыв! Мы обязательно передадим Ваше пожелание заводу-производителю - ACELab!
